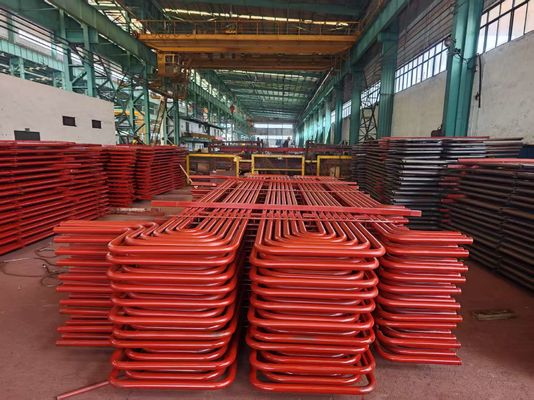

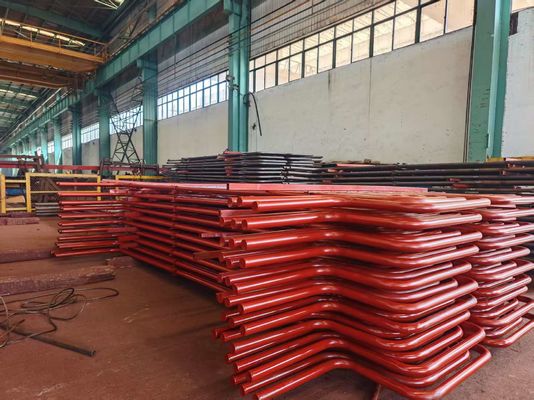

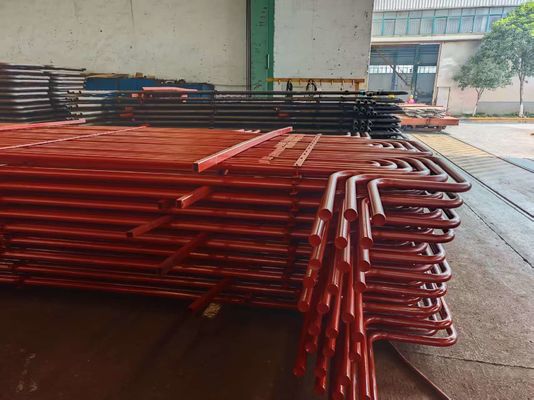

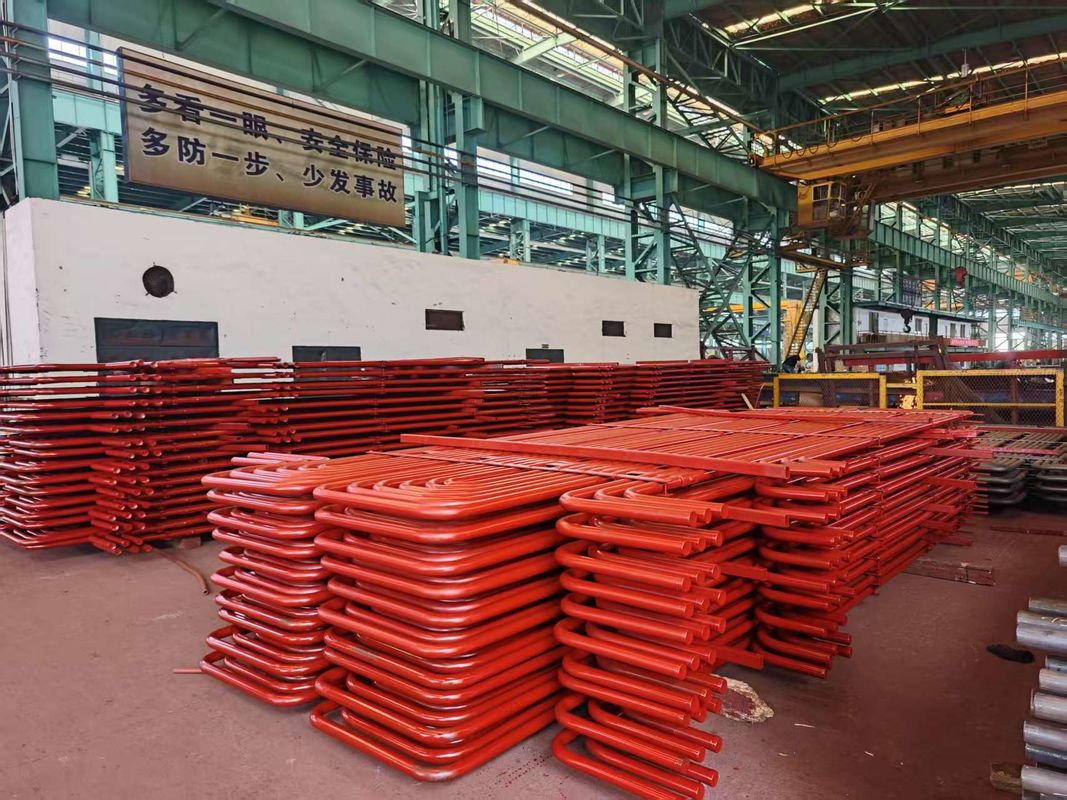

ASME SA192 ống serpentine cho Superheater Coil Bending với thông số kỹ thuật tùy chỉnh
Product Details
| Vật liệu: | Thép không gỉ, Thép cacbon, Thép hợp kim | Màu sắc: | Có thể tùy chỉnh |
|---|---|---|---|
| Hình dạng: | U uốn cong, thẳng, cuộn dây, ống rắn | Ứng dụng: | nồi hơi & trao đổi nhiệt, năng lượng, hóa dầu, hạt nhân |
| đường kính ngoài: | 1,5 đến 1500mm | hoàn thiện: | Sản phẩm có tính năng nén |
| Làm nổi bật |
Ống xoắn ASME SA192,Ống uốn cuộn bộ quá nhiệt,Thông số kỹ thuật ống xoắn tùy chỉnh |
||
Product Description
Ống xoắn ASME SA192 Dành cho uốn cuộn bộ quá nhiệt với các thông số kỹ thuật tùy chỉnh
Vật liệu nào được sử dụng cho ống xoắn?
Thông thường là thép carbon, thép không gỉ hoặc hợp kim đồng tùy thuộc vào ứng dụng.
Yêu cầu kỹ thuật:
Thông số kỹ thuật tiêu chuẩn cho ống thẳng để uốn:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, v.v.
Đánh dấu:Trước khi uốn bằng máy đánh dấu trên toàn bộ chiều dài ống (Phần uốn sau khi xử lý nhiệt không có đánh dấu)
Lưu ý: Đánh dấu cũng có thể thực hiện Sau khi uốn trên các phần thẳng của ống uốn chữ U.
Ống uốn chữ U:
- Tiêu chuẩn TEMA RCB 2.31 của Hiệp hội các nhà sản xuất bộ trao đổi nhiệt (Ấn bản lần thứ 9).
- Tiêu chuẩn ASTM A688/ASME SA688 cho Ống hàn bằng thép không gỉ Austenit được thiết kế cho nồi hơi nước cấp.
- Tiêu chuẩn ASTM B163/ASME SA163 Yêu cầu kỹ thuật cho Ống bằng Niken và Hợp kim Niken cho Tụ điện và Bộ trao đổi nhiệt.
- Thông số kỹ thuật của khách hàng.
Bán kính uốn: Từ 1.5*OD (Đường kính ngoài) đến 1500mm
Khi đặt hàng ống có bán kính nhỏ hơn hoặc bằng 1.5*OD, Cần phải thỏa thuận về độ chính xác của hình học.
Chiều dài tối đa của ống thẳng: (Trước khi uốn): 35000 mm.
Chiều dài chân: Tối thiểu 1 mét, Tối đa 16500 mm (Đối với R tối đa = 1500mm)
Lưu ý: Các kích thước khác có sẵn theo thỏa thuận.
Xử lý nhiệt: Giảm ứng suất sau khi uốn chữ U (Vùng uốn cộng thêm 300MM cho mỗi chân).
Kiểm tra thủy tĩnh sau khi uốn chữ U: Áp suất kiểm tra tối đa 600 Bar, Ngâm 10 giây. Với
Nước khử khoáng. Làm sạch bằng khí nén sau khi kiểm tra thủy tĩnh.
Đóng gói: Trong các hộp gỗ tiền xông khói chắc chắn, có thể vận chuyển được, có kích thước tương ứng với
mỗi chiều dài ống, bán kính, đường kính, Theo yêu cầu của PO cũng như được bọc trong polyethylene
màng Với nắp nhựa mềm ở cả hai đầu ống.
The Ống xoắn Tuân thủ các tiêu chuẩn sau:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Một số bài kiểm tra chất lượng do chúng tôi thực hiện bao gồm:
| Kiểm tra ăn mòn | Chỉ được thực hiện khi khách hàng yêu cầu đặc biệt |
| Phân tích hóa học | Kiểm tra được thực hiện theo tiêu chuẩn chất lượng yêu cầu |
| Kiểm tra phá hủy / Cơ học | Độ bền kéo | Độ cứng | Làm phẳng | Flare | Mặt bích |
| Kiểm tra uốn ngược và Re. phẳng | Được thực hiện tuân thủ đầy đủ các tiêu chuẩn liên quan & tiêu chuẩn ASTM A-450 và A-530, đảm bảo việc giãn nở, hàn và sử dụng không gặp sự cố tại khách hàng |
| Kiểm tra dòng điện xoáy | Được thực hiện để phát hiện các tính đồng nhất trong lớp dưới bề mặt bằng cách sử dụng Hệ thống kiểm tra khuyết tật kỹ thuật số |
| Kiểm tra thủy tĩnh | Kiểm tra thủy tĩnh 100% được thực hiện theo tiêu chuẩn ASTM-A 450 để kiểm tra rò rỉ ống và áp suất lớn nhất chúng tôi có thể hỗ trợ là 20Mpa/7s. |
| Kiểm tra áp suất không khí | Để kiểm tra bất kỳ bằng chứng rò rỉ không khí nào |
| Kiểm tra trực quan | Sau khi thụ động hóa, mọi chiều dài ống & đường ống đều phải trải qua quá trình kiểm tra trực quan kỹ lưỡng bởi nhân viên được đào tạo để phát hiện các khuyết tật bề mặt & các khiếm khuyết khác |
Cấp thép:
| Ferrite | Austenite | Duplex | Super Duplex | Hợp kim Ni | Titan |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Ống bằng các hợp kim và cấp thép khác có thể được sản xuất theo thỏa thuận.
Kiểm tra bổ sung:Ngoài các bài kiểm tra đã đề cập ở trên, chúng tôi cũng thực hiện kiểm tra bổ sung đối với các sản phẩm đã sản xuất. Các bài kiểm tra được thực hiện theo đó bao gồm:
|
· Kiểm tra dòng điện xoáy · Kiểm tra O.P · Kiểm tra chụp X-quang |
· Kiểm tra ăn mòn · Kiểm tra vi mô · Kiểm tra vĩ mô |
· Kiểm tra IGC · Kiểm tra siêu âm · Kiểm tra thâm nhập chất lỏng |
Công ty TNHH Công nghệ Năng lượng Hoa Đông bắt đầu sản xuất Ống xoắn từ năm 1985, đến nay đã cung cấp hơn 300.000 tấn Ống xoắn thép cho hơn 30 quốc gia.
Công ty TNHH Công nghệ Năng lượng Hoa Đông kinh doanh Ống và ống thép không gỉ Austenit, Hợp kim Niken (Hastelloy, Monel, Inconel, Incoloy) liền mạch và hàn đã hơn 35 năm, mỗi năm bán hơn 50000 tấn ống và ống thép. Khách hàng của chúng tôi đã bao gồm hơn 45 quốc gia, như Ý, Vương quốc Anh, Đức, Hoa Kỳ, Canada, Chile, Colombia, Ả Rập Xê Út, Nga, Hàn Quốc, Singapore, Úc, Ba Lan, Pháp, .... Và công ty chi nhánh và nhà máy của tập đoàn chúng tôi đã được phê duyệt bởi: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
