Hệ thống ống serpentine tùy chỉnh được tối ưu hóa để phục hồi năng lượng

Custom Serpentine Tube Systems Optimized For Energy Recovery

Thông tin chi tiết sản phẩm:

Nguồn gốc:	TRUNG QUỐC (ĐẠI LỤC)
Hàng hiệu:	HDT
Chứng nhận:	ASME, TUV, SGS, ABS, PED, ISO9001, Grade A
Số mô hình:	HDT-ST001

Thanh toán:

Số lượng đặt hàng tối thiểu:	50 tấn
Giá bán:	800 - 9000 USD / ton
chi tiết đóng gói:	Bao bì đi biển để xuất khẩu
Thời gian giao hàng:	60-75 ngày
Điều khoản thanh toán:	L/C, T/T, Western Union
Khả năng cung cấp:	Khoảng 1000 tấn/tháng

Tiếp xúc

Chi tiết sản phẩm

Vật liệu:	Thép không gỉ, Thép cacbon, Thép hợp kim	giấy chứng nhận:	ASME, TUV, SGS, CE, HẠNG A, ISO9001
Điều trị bề mặt:	Sơn	Hình dạng:	U uốn cong, thẳng, cuộn dây, ống rắn
Ứng dụng:	nồi hơi & trao đổi nhiệt, năng lượng, hóa dầu, hạt nhân	độ dày của tường:	tùy chỉnh
Làm nổi bật:	Hệ thống ống serpentine tùy chỉnh , Hệ thống ống serpentine tối ưu hóa , Hệ thống ống thu hồi năng lượng serpentine

Hệ thống ống serpentine tùy chỉnh - được tối ưu hóa cho các ứng dụng phục hồi năng lượng

Các ngành công nghiệp nào thường sử dụng ống serpentine?

Ứng dụng: Máy trao đổi nhiệt ((60%), hệ thống nồi hơi ((25%), lò phản ứng hóa học ((15%) (áp suất tối đa: 80MPa)

Một số kiểm tra chất lượng được thực hiện bởi chúng tôi bao gồm:

Xét nghiệm ăn mòn	Chỉ được thực hiện khi được khách hàng yêu cầu đặc biệt
Phân tích hóa học	Kiểm tra được thực hiện theo tiêu chuẩn chất lượng yêu cầu
Kiểm tra phá hoại / cơ khí	Dây kéo. Dụng độ. Đơn giản hóa.
Các thử nghiệm uốn cong ngược và Re. phẳng	Thực hiện hoàn toàn phù hợp với các tiêu chuẩn liên quan & ASTM A-450 và A-530 tiêu chuẩn, đảm bảo mở rộng, hàn và sử dụng không có vấn đề tại khách hàng cuối
Kiểm tra dòng chảy Eddy	Được thực hiện để phát hiện sự đồng nhất trong tầng ngầm bằng cách sử dụng Hệ thống kiểm tra dấu lỗi kỹ thuật số
Kiểm tra thủy tĩnh	100% thử nghiệm thủy tĩnh thực hiện theo các tiêu chuẩn ASTM-A 450 để kiểm tra rò rỉ ống, và áp suất lớn nhất chúng tôi có thể hỗ trợ 20Mpa / 7s.
Xét nghiệm dưới áp suất không khí	Để kiểm tra bất kỳ dấu hiệu rò rỉ không khí
Kiểm tra trực quan	Sau khi thụ động, mỗi chiều dài của ống và ống được kiểm tra trực quan kỹ lưỡng bởi nhân viên được đào tạo để phát hiện các lỗi bề mặt và những khiếm khuyết khác

Kiểm tra bổ sung:Ngoài các thử nghiệm trên, chúng tôi cũng thực hiện các thử nghiệm bổ sung cho các sản phẩm được sản xuất.

·Kiểm tra dòng chảy Eddy

·Kiểm tra O.P.

·Xét nghiệm X-quang

·Kiểm tra ăn mòn

·Kiểm tra vi mô

·Kiểm tra vĩ mô

·Xét nghiệm IGC

·Xét nghiệm siêu âm

·Kiểm tra thâm nhập chất lỏng

Bảng giới thiệu sản phẩm

Tên sản phẩm	Máy tiết kiệm cho nồi hơi
Loại cấu trúc	Vòng cuộn ống Serpentine Coil
Vật liệu ống	- Thép carbon: 20#, 20G, A195, A-1 - Thép hợp kim thấp loại Corten: Thép Corten, thép ND (09CrCuSb) - Thép hợp kim: 15CrMoG, T11
Tiêu chuẩn	Trung Quốc GB, ASME
Nhập hạng nhà sản xuất	Trung Quốc A Grade, ABS Certified, TUV Certified
Loại ống	- Bụi trần - Finn Tube
Thông số kỹ thuật của ống	Theo yêu cầu của khách hàng
Độ dày ống	Theo yêu cầu của khách hàng
Áp lực làm việc	1.6 MPa ~ 13.2 MPa
Nhiệt độ hoạt động	phụ thuộc vào vật liệu
Phối hàn	hàn ống GTAW (TIG) tự động
Phương pháp NDT hàn	RT tự động 100%

Các ống U-Bend tuân thủ các tiêu chuẩn sau:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Thép loại:

Ferrite

Austenite

Bộ đôi

Super Duplex

Ni-Alloy

Titanium

TP410

TP405

S44400

S44660

TP430

TP304/304L

TP316/316L

TP316Ti

TP317/317L

TP321

TP347

S31803

S32205

S32304

S32750

S32760

N06600

N08020

N00880

N08825

N08904

Gr.2

Bơm hợp kim khác và loại thép có thể được sản xuất theo thỏa thuận.

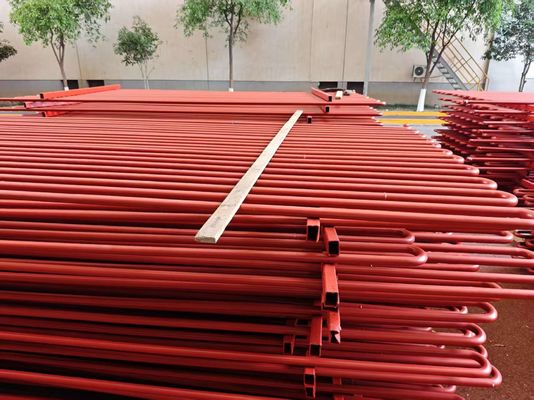

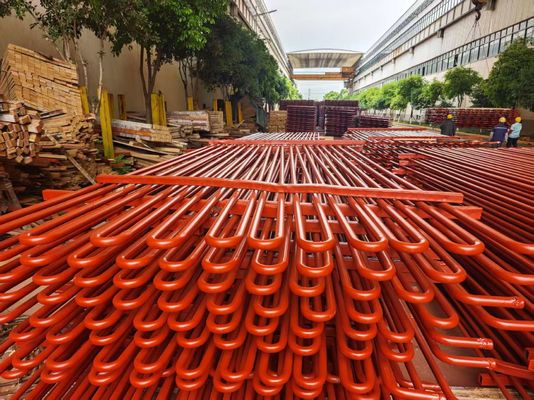

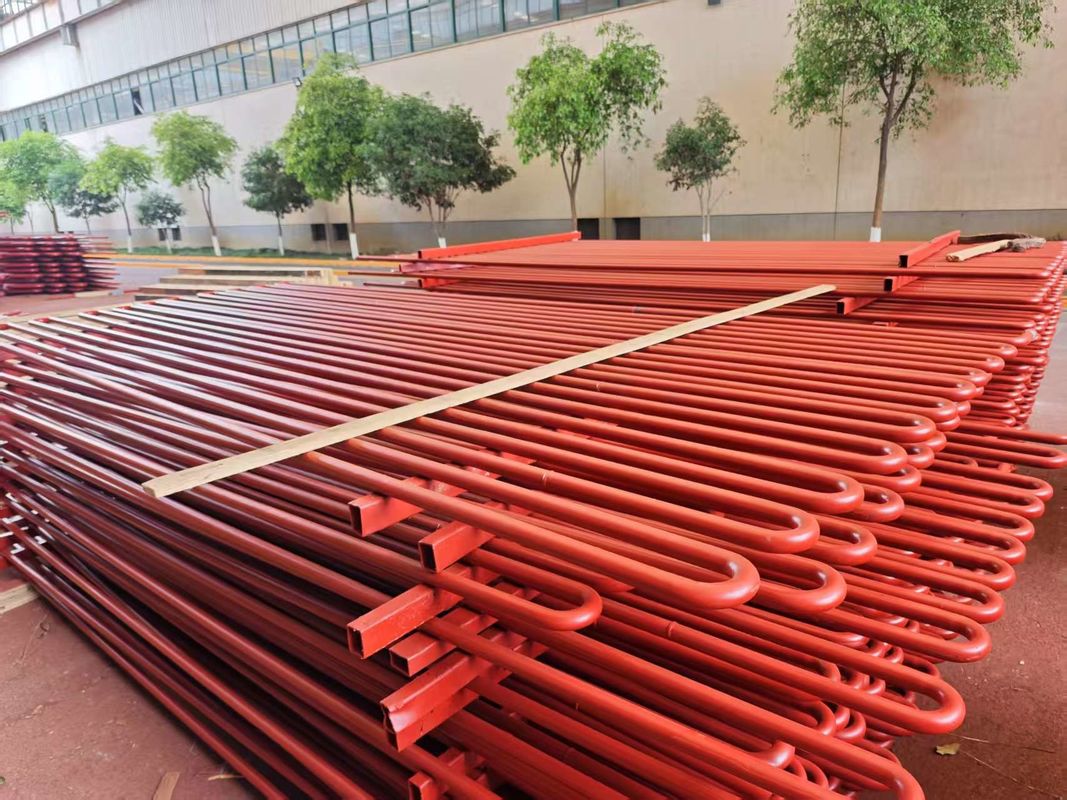

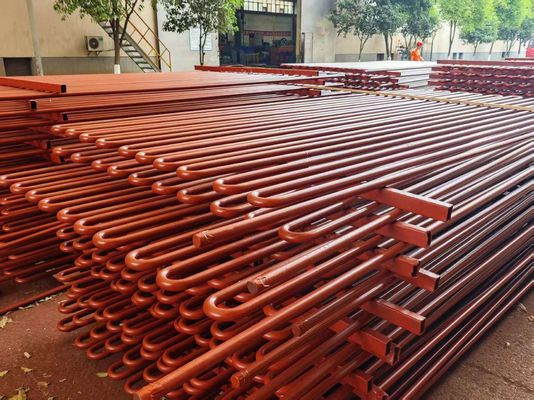

Hệ thống ống serpentine tùy chỉnh được tối ưu hóa để phục hồi năng lượng 0

Yêu cầu kỹ thuật:

Tiêu chuẩn kỹ thuật ống thẳng cho uốn cong:

ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269, vv

Đánh dấu:Trước khi uốn cong bằng cách đánh dấu máy trên toàn bộ chiều dài ống (phần uốn cong sau khi nóng

Điều trị không đánh dấu)

Lưu ý:Việc đánh dấu cũng có thể sau khi uốn cong trên các phần thẳng của ống uốn cong.

Các ống U-Bend:

- TEMA RCB 2.31 Tiêu chuẩn của Hiệp hội các nhà sản xuất máy trao đổi ống (Phần thứ 9).

-ASTM A688/ASME SA688 Tiêu chuẩn kỹ thuật cho các ống hàn chống ăn mòn Austenitic

Thép loại được thiết kế cho nồi nước thức ăn.

-ASTM B163/ASME SA163 Các yêu cầu kỹ thuật tiêu chuẩn cho ống nickel và hợp kim nickel

Máy ngưng tụ và bộ trao đổi nhiệt.

- Chi tiết của khách hàng.

Phân tích uốn cong:Từ 1,5*OD ((Trường kính bên ngoài) đến 1500mm

Khi đặt hàng ống với bán kính nhỏ hơn hoặc bằng 1,5 *OD, nó là cần thiết để đồng ý độ chính xác của hình học.

Độ dài tối đa của ống thẳng: ((Trước khi cong): 35000 mm.

Chiều dài chân:Min 1 mét, tối đa 16500 mm (Đối với tối đa R=1500mm)

Lưu ý:Kích thước khác có sẵn theo thỏa thuận.

Điều trị nhiệt:Cải tạo căng thẳng sau khi u-bending (vùng uốn cong cộng với 300MM cho mỗi chân).

Thử nghiệm thủy tĩnh sau khi u u: Áp suất thử nghiệm tối đa 600 bar, ngâm 10 giây với

Nước phi vật chất, làm sạch không khí nén sau khi thử nghiệm thủy lực.

Bao bì: Trong các hộp gỗ có kích cỡ tương ứng có khả năng vận chuyển

mỗi ống chiều dài, bán kính, đường kính, Theo các yêu cầu của PO cũng như bọc trong polyethylene

phim với nắp nhựa mềm ở cả hai đầu của ống.
