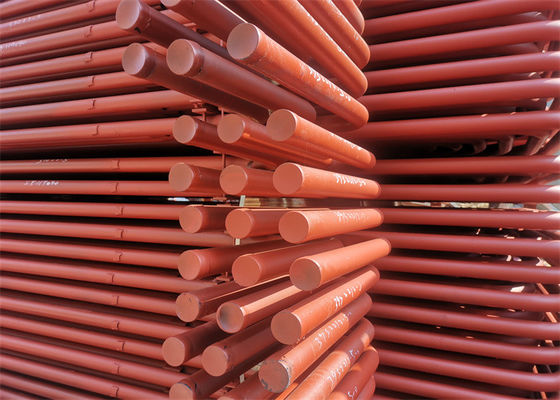

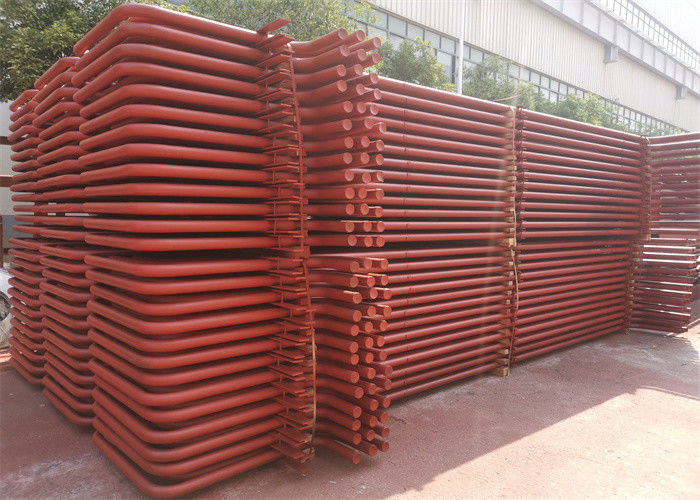

ASME SA192 Ống cuộn Serpentine 1500mm Uốn liền mạch

ASME SA192 Dàn ống siêu nhiệt Serpentine Coil Uốn cong

Ống Serpentine được sử dụng rộng rãi trong các hệ thống trao đổi nhiệt.

Yêu cầu kỹ thuật:

Thông số kỹ thuật tiêu chuẩn của ống thẳng để uốn:

ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, v.v.

Đánh dấu:Trước khi uốn bằng máy đánh dấu trên toàn bộ chiều dài ống (Phần uốn cong sau khi xử lý nhiệt mà không cần đánh dấu)

Lưu ý: Cũng có thể đánh dấu sau khi uốn trên các bộ phận thẳng của ống uốn chữ U.

U-Bend Tubes:

-TEMA RCB 2.31 Tiêu chuẩn của Hiệp hội các nhà sản xuất thiết bị trao đổi hình ống (Phiên bản thứ 9).

Đặc điểm kỹ thuật tiêu chuẩn -ASTM A688 / ASME SA688 cho ống hàn bằng thép Austenitic chống ăn mòn được thiết kế cho nồi hơi nước cấp.

-ASTM B163 / ASME SA163 Yêu cầu kỹ thuật tiêu chuẩn đối với ống niken và hợp kim niken cho bình ngưng và thiết bị trao đổi nhiệt.

-Khách hàng thông số kỹ thuật.

Bán kính uốn: Từ 1,5 * OD (Đường kính ngoài) đến 1500mm

Khi đặt hàng các ống có bán kính nhỏ hơn hoặc bằng 1,5 * OD, cần phải thống nhất về độ chính xác của hình học.

Ống thẳng Chiều dài tối đa: (Trước khi uốn): 35000 mm.

Chiều dài chân: Tối thiểu 1 mét, Tối đa.16500 mm (Đối với R tối đa = 1500mm)

Lưu ý: Kích thước khác có sẵn theo thỏa thuận.

Xử lý nhiệt: Giảm căng thẳng sau khi uốn chữ U (Diện tích uốn cộng thêm 300MM cho mỗi chân).

Kiểm tra thủy tĩnh sau khi uốn chữ U: Áp suất thử nghiệm tối đa 600 Bar, ngâm 10 giây.Với

Nước phi vật chất hóa.Làm sạch khí nén sau khi thử nghiệm thủy lực.

Đóng gói: Trong hộp gỗ hun trùng trước mạnh mẽ-Xứng đáng với kích thước tương ứng cho

mỗi ống Chiều dài, Bán kính, Đường kính, Theo yêu cầu PO cũng như được bọc bằng polyethylene

phim Có nắp nhựa mềm ở cả hai đầu của Ống.

Bộ quá nhiệt và bộ hâm nóng là những bộ phận quan trọng đối với bề mặt gia nhiệt, dùng để tăng nhiệt độ hơi nước, nhằm mục đích nâng cao entanpi của hơi nước và xa hơn nữa là tăng hiệu suất tuần hoàn nhiệt cho nhà máy điện.

Bộ quá nhiệt có tác dụng làm nóng hơi nước nổi thành hơi quá nhiệt với một nhiệt độ nhất định.Khi tải nồi hơi hoặc các điều kiện làm việc khác thay đổi, cần đảm bảo nhiệt độ hơi quá nhiệt ở mức bình thường và trong phạm vi biến động nhiệt độ cho phép.

Từ hoàn lưu nhiệt trong nhà máy điện, các thông số ban đầu về áp suất và nhiệt độ cao hơn, hiệu suất nhiệt của hoàn lưu tốt hơn hoặc độ ẩm hơi của phía sau tuabin hơi quá cao, ảnh hưởng đến an toàn của nó.Trong khi nhiệt độ hơi của bộ siêu tập bị giới hạn bởi vật liệu kim loại, hiện nay, do sự hạn chế của vật liệu kim loại, nhiệt độ quá nhiệt đối với hầu hết các lò hơi của nhà máy điện vẫn nằm trong khoảng 540-555 dgrees, và để tránh độ ẩm hơi của cánh tuabin hơi. phía sau quá lớn, do đó hệ thống hâm nóng ở giữa được áp dụng.

CácỐng SerpentineTuân thủ các tiêu chuẩn sau:

1. ASTM A688 / ASME SA688

2. ASTM A803 / ASME SA803

3. ASTM A556 / ASME SA556

Lớp thép:

Ống hợp kim và thép khác có thể được sản xuất theo thỏa thuận.

Một số bài kiểm tra chất lượng do chúng tôi thực hiện bao gồm:

Kiểm tra bổ sung:Ngoài các thử nghiệm đã đề cập ở trên, chúng tôi cũng thực hiện thử nghiệm bổ sung đối với các sản phẩm được sản xuất.Các thử nghiệm được thực hiện theo điều này bao gồm:

Công nghệ năng lượng Hua Dong bắt đầu sản xuất ống Serpentine từ năm 1985, đến nay đã cung cấp hơn 300.000 tấn ống Serpentine bằng thép cho hơn 30 quốc gia.

Hua Dong Energy Technology giao dịch với thép không gỉ Austenitic, thép hợp kim niken (Hastelloy, Monel, Inconel, Incoloy) ống và ống hàn liền mạch và hàn đã hơn 35 năm, mỗi năm bán hơn 50000 tấn ống và ống thép.Khách hàng của chúng tôi đã bao phủ hơn 45 quốc gia, Như Ý, Anh, Gernmany, Mỹ, Canada, Chile, Colombia, Ả Rập Xê Út, Nga, Hàn Quốc, Singapore, Austrial, Ba Lan, Pháp, .... Và chi nhánh công ty và nhà máy của nhóm chúng tôi đã được phê duyệt bởi: ABS, DNV, GL, BV, PED 97/23 / EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
