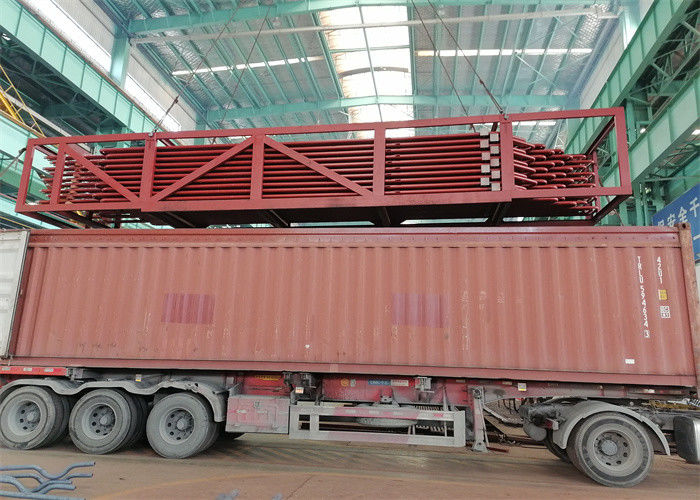

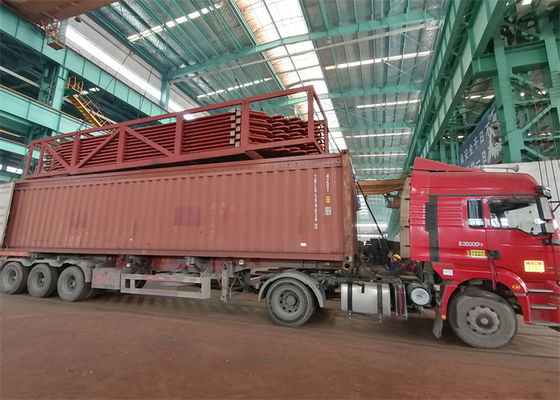

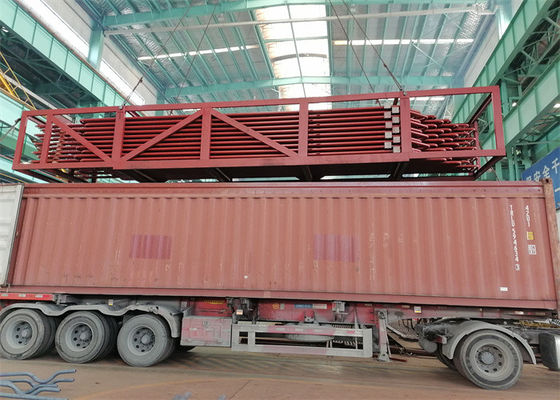

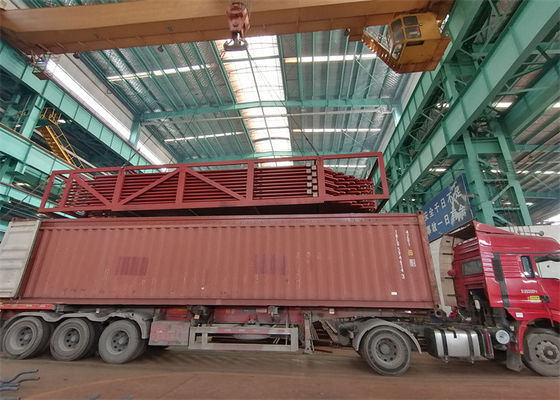

Thép U uốn cong Ống Serpentine liền mạch ủ Cuộn dây siêu nhiệt cho nhà máy Suger

ASME Tiêu chuẩn không gỉ liền mạch Serpentine Ống Superheater Coil

Giới thiệu ống Serpentine

Serpentine Ống cuộn được uốn từ ống titan và được sử dụng rộng rãi trong việc sử dụng Bộ trao đổi nhiệt và cung cấp một vật liệu lý tưởng do trọng lượng, sức mạnh và khả năng chống ăn mòn của nó.Chúng tôi sản xuất theo bản vẽ tùy chỉnh nghiêm ngặt.Chúng tôi cũng sản xuất các cuộn dây với kích thước và hình dạng đặc biệt, như cuộn dây U siêu mịn, cuộn xoắn ốc, cuộn dây loại hộp, cuộn dây loại trống, cuộn dây loại S, hình côn, cuộn dây loại hình bầu dục, cuộn dây tròn, cuộn dây ngoằn ngoèo, cuộn dây xoắn kép, cuộn dây xoắn ba , nửa ống cuộn.

Ống Serpentine được sử dụng rộng rãi trong các hệ thống trao đổi nhiệt.

Chức năng của ống quá nhiệt là hấp thụ nhiệt.Ống thép lò hơi liền khối hoặc ống thép hợp kim chịu nhiệt được uốn thành hình con rắn và cả hai đầu được hàn vào hộp chứa đầu vào và đầu ra tương ứng.

Yêu cầu cụ thể là:

1. Các kim loại của bộ quá nhiệt và ống hơi được yêu cầu phải có đủ độ bền rão cao, độ bền bền và độ dẻo bền. .Khi kim loại của ống quá nhiệt có độ bền cao thì một mặt có thể đảm bảo vận hành an toàn trong điều kiện rão, mặt khác tránh được khó khăn trong quá trình gia công và vận hành do thành ống quá dày.

2. Yêu cầu kim loại của ống quá nhiệt phải ổn định tốt về cấu trúc vi mô và các tính chất trong quá trình hoạt động lâu dài ở nhiệt độ cao.

3. Yêu cầu hiệu suất quá trình tốt, đặc biệt là hiệu suất hàn tốt. Ống quá nhiệt cũng cần phải có hiệu suất làm việc lạnh tốt.

4. Yêu cầu khả năng chống oxy hóa cao của thép. Thông thường, kim loại của ống quá nhiệt được yêu cầu oxy hóa đến độ sâu dưới 0,1 mm / năm ở nhiệt độ vận hành (tức là nhiệt độ thành ống).

Bộ quá nhiệt và bộ hâm nóng là những bộ phận quan trọng đối với bề mặt gia nhiệt, dùng để tăng nhiệt độ hơi nước, nhằm mục đích nâng cao entanpi của hơi nước và xa hơn nữa là tăng hiệu suất tuần hoàn nhiệt cho nhà máy điện.

Bộ quá nhiệt có tác dụng làm nóng hơi nước nổi thành hơi quá nhiệt với một nhiệt độ nhất định.Khi tải nồi hơi hoặc các điều kiện làm việc khác thay đổi, cần đảm bảo nhiệt độ hơi quá nhiệt ở mức bình thường và trong phạm vi biến động nhiệt độ cho phép.

Từ hoàn lưu nhiệt trong nhà máy điện, các thông số ban đầu về áp suất và nhiệt độ cao hơn, hiệu suất nhiệt của hoàn lưu tốt hơn hoặc độ ẩm hơi của phía sau tuabin hơi quá cao, ảnh hưởng đến an toàn của nó.Trong khi nhiệt độ hơi của bộ siêu tập bị giới hạn bởi vật liệu kim loại, hiện nay, do sự hạn chế của vật liệu kim loại, nhiệt độ quá nhiệt đối với hầu hết các lò hơi của nhà máy điện vẫn nằm trong khoảng 540-555 dgrees và để tránh độ ẩm hơi của cánh tuabin hơi. phía sau quá lớn, do đó hệ thống hâm nóng ở giữa được áp dụng.

CácỐng SerpentineTuân thủ các tiêu chuẩn sau:

1. ASTM A688 / ASME SA688

2. ASTM A803 / ASME SA803

3. ASTM A556 / ASME SA556

Lớp thép:

Ống hợp kim và thép khác có thể được sản xuất theo thỏa thuận.

Một số bài kiểm tra chất lượng do chúng tôi thực hiện bao gồm:

Kiểm tra bổ sung:Ngoài các thử nghiệm đã đề cập ở trên, chúng tôi cũng thực hiện thử nghiệm bổ sung đối với các sản phẩm được sản xuất.Các thử nghiệm được thực hiện theo điều này bao gồm:
