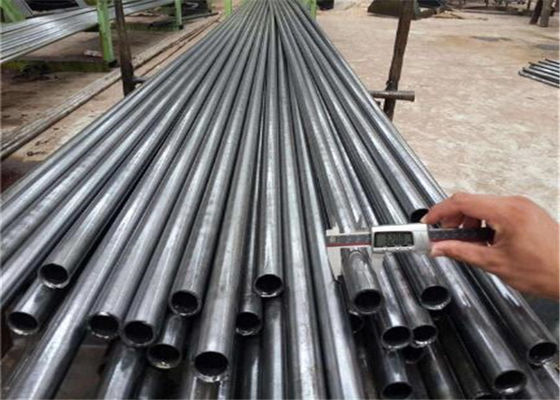

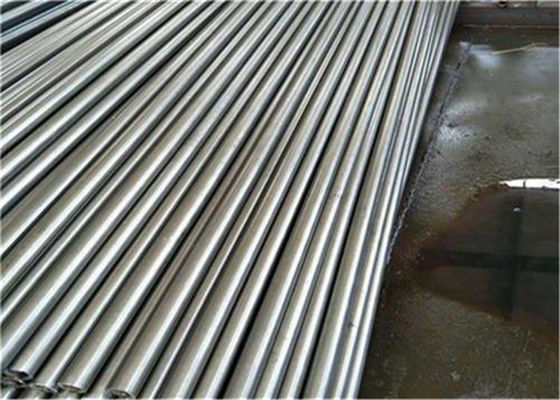

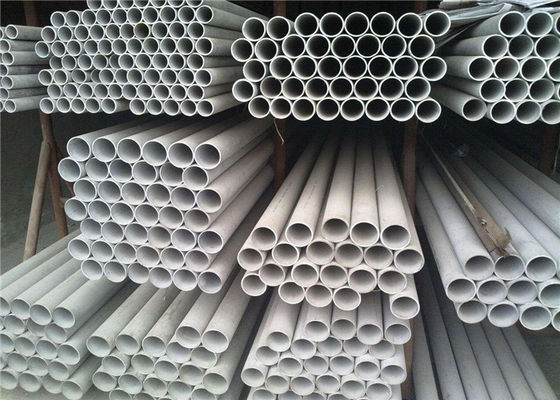

Ống trao đổi nhiệt cấp B ASME SA106 sáng liền mạch
Product Details
| Lớp thép: | ASTM A213 / ASME SA213 T11, T22, T1, T23, T5, T9.T91, T92 | Mặt: | Ủ sáng |
|---|---|---|---|
| Tiêu chuẩn: | ASTM A213 / SMES SA213 | Ứng dụng: | Nồi hơi & bộ trao đổi nhiệt, Bộ quá nhiệt, Bộ hâm nóng, Bộ làm nóng sơ bộ không khí, Bộ tiết kiệ |
| OD: | 1/4 '' ĐẾN 5 '' | NDT: | ET / UT / HT |
| Làm nổi bật |
Ống trao đổi nhiệt cấp B,ống trao đổi nhiệt ASME SA106,ống sa 106 gr b liền mạch |
||
Product Description
ASME A / SA-106 Bộ trao đổi nhiệt cấp B / C Ống nồi hơi liền mạch các đặc tính tốt về độ cứng và độ bền
Công nghệ năng lượng Hua Dong hàng xuất khẩu ống nồi hơi thép(ống thép liền mạch và ống thép hàn) theo phương pháp sản xuất, thông số kỹ thuật của ống nồi hơi bằng thép với kích thước tổng thể (như đường kính hoặc chiều dài) và độ dày của thành, ống nồi hơi bằng thép có thể được sử dụng trong đường ống, thiết bị công nghệ nhiệt, máy móc công nghiệp, thăm dò địa chất dầu khí, thùng chứa, công nghiệp hóa chất và các mục đích đặc biệt khác.
| Carbon | Chromiun | Nhiệt độ thấp | Thép không gỉ | Song công | Đồng & đồng | Titan | Hợp kim Ni | ||
| SA178-A | SA213-T1 | SA333-Gr.1 | SA213 | TP316L | A789-S31803 | SB111-C70600 | SB338-GR.1 | SB163 | SỐ 2200 |
| SA178-C | SA213-T11 | SA333-Gr.3 | SA249 | TP316H | A789-S32205 | SB111-C71500 | SB338-GR.2 | SB167 | NO2201 |
| SA179 | SA213-T12 | SA333-Gr.6 | SA268 | TP316Ti | A789-S32750 | SB111-C71640 | SB338-GR.5 | SB444 | SỐ 8020 |
| SA192 | SA213-T22 | SA333-Gr.7 | SA269 | TP316LN | A789-S32760 | SB111-C68700 | SB338-GR.7 | SB514 | SỐ 6022 |
| SA209-T1 | SA213-T5 | SA333-Gr.8 | SA376 | TP321 | A789-S32707 | SB111-C44300 | SB338-GR.9 | SB619 | N10276 |
| SA209-T1a | SA213-T9 | SA334-Gr.1 | TP304 | TP321H | A789-S32304 | SB338-GR.12 | SB622 | SỐ 4400 | |
| SA209-T1b | SA213-T91 | SA334-Gr.3 | TP304L | TP347 | A789-S31500 | SB626 | SỐ 6600 | ||
| SA210-A1 | SA334-Gr.6 | TP304H | TP347H | S31254 | SB674 | SỐ 6601 | |||
| SA210-C | SA334-Gr.7 | TP304N | TP405 | 254MA | SB677 | SỐ 6625 | |||
| SA214 | SA334-Gr.8 | TP310H | TP409 | 17-4PH | SB704 | SỐ 690 | |||
| SA513 MT 1010 | TP310S | TP410 | 17-7PH | SB705 | NO8800 | ||||
| SA513 MT 1015 | TP309S | TP430 | 15-7PH | N1001 | NO8810 | ||||
| SA513 MT 1020 | TP317 | TP439 | N10665 | NO8811 | |||||
| TP317L | TP444 | N10675 | NO8825 | ||||||
| TP348 | TP446 | TP904L | |||||||
| TP347HFG | |||||||||
| Kích thước ống cho Bộ trao đổi nhiệt & Bình ngưng & Nồi hơi | |||||||||
| Đường kính bên ngoài | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| Độ dày của tường mm | |||||||||
| 0,508 | 0,71 | 0,89 | 1,24 | 1,65 | 2,11 | 2,77 | 3,40 | ||
| mm | inch | Trọng lượng kg / m | |||||||
| 6,35 | 1/4 | 0,081 | 0,109 | 0,133 | 0,174 | 0,212 | |||
| 9.53 | 3/8 | 0,126 | 0,157 | 0,193 | 0,257 | 0,356 | 0,429 | ||
| 12,7 | 1/2 | 0,214 | 0,263 | 0,356 | 0,457 | 0,612 | 0,754 | ||
| 15,88 | 5/8 | 0,271 | 0,334 | 0,455 | 0,588 | 0,796 | 0,995 | ||
| 19.05 | 3/4 | 0,327 | 0,405 | 0,553 | 0,729 | 0,895 | 1.236 | ||
| 25.4 | 1 | 0,44 | 0,546 | 0,75 | 0,981 | 1.234 | 1.574 | 2,05 | |
| 31,75 | 1 1/4 | 0,554 | 0,688 | 0,947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | 1 1/2 | 0,667 | 0,832 | 1.144 | 1.514 | 1.904 | 2.454 | 3,233 | |
| 44,5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50,8 | 2 | 1.549 | 2.034 | 2,574 | 3,334 | 4.03 | |||
| 63,5 | 2 1/2 | 1.949 | 2,554 | 3,244 | 4.214 | 5.13 | |||
| 76,2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88,9 | 3 1/2 | 2.729 | 3,609 | 4,584 | 5.974 | 7.27 | |||
| 101,6 | 4 | 4.134 | 5.254 | 6.854 | 8,35 | ||||
| 114,3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9,43 | ||||
ASTM A213 / ASME SA213 T2, T11, T12, T22, T91, T92 Thành phần hóa học và Tính chất cơ học
| Lớp | Thành phần hóa học% | ||||||||
| NS | Si | Mn | P, S Max | Cr | Mo | Ni Max | V | Al Max | |
| T2 | 0,10 ~ 0,20 | 0,10 ~ 0,30 | 0,30 ~ 0,61 | 0,025 | 0,50 ~ 0,81 | 0,44 ~ 0,65 | - | - | - |
| T11 | 0,05 ~ 0,15 | 0,50 ~ 1,00 | 0,30 ~ 0,60 | 0,025 | 1,00 ~ 1,50 | 0,44 ~ 0,65 | - | - | - |
| T12 | 0,05 ~ 0,15 | Tối đa 0,5 | 0,30 ~ 0,61 | 0,025 | 0,80 ~ 1,25 | 0,44 ~ 0,65 | - | - | - |
| T22 | 0,05 ~ 0,15 | Tối đa 0,5 | 0,30 ~ 0,60 | 0,025 | 1,90 ~ 2,60 | 0,87 ~ 1,13 | - | - | - |
| T91 | 0,07 ~ 0,14 | 0,20 ~ 0,50 | 0,30 ~ 0,60 | 0,02 | 8,0 ~ 9,5 | 0,85 ~ 1,05 | 0,4 | 0,18 ~ 0,25 | 0,015 |
| T92 | 0,07 ~ 0,13 | Tối đa 0,5 | 0,30 ~ 0,60 | 0,02 | 8,5 ~ 9,5 | 0,30 ~ 0,60 | 0,4 | 0,15 ~ 0,25 | 0,015 |
| Lớp | Thành phần hóa học% | Tính chất cơ học | |||||||
| W | NS | Nb | n | T. S | Y P | Kéo dài | Độ cứng | ||
| T2 | - | - | - | - | ≥ 415MPa | ≥ 205MPa | ≥ 30% | 163HBW (85HRB) | |
| T11 | - | - | - | - | ≥ 415MPa | ≥ 205MPa | ≥ 30% | 163HBW (85HRB) | |
| T12 | - | - | - | - | ≥ 415MPa | ≥ 220MPa | ≥ 30% | 163HBW (85HRB) | |
| T22 | - | - | - | - | ≥ 415MPa | ≥ 205MPa | ≥ 30% | 163HBW (85HRB) | |
| T91 | - | - | 0,06 ~ 0,10 | 0,03 ~ 0,07 | ≥ 585MPa | ≥ 415MPa | ≥ 20% | 250HBW (25HRB) | |
| T92 | 1,50 ~ 2,00 | 0,001 ~ 0,006 | 0,04 ~ 0,09 | 0,03 ~ 0,07 | ≥ 620MPa | ≥ 440MPa | ≥ 20% | 250HBW (25HRB) | |
ASTM A213 / ASME SA213 T2, T11, T12, T22, T91, T92 Dung sai
| Đường kính bên ngoài | Dung sai OD | Dung sai WT | Ovality Tolerance | Dung sai chiều dài cắt |
| OD≤ 12, 7 mm | ± 0, 13 mm | ± 15% | - | + 3, 18 mm, - 0 mm |
| 12, 7 mm <OD ≤ 38, 1 mm | ± 0, 13 mm | ± 10% | tối đa, 1, 65 mm | + 3, 18 mm, - 0 mm |
| 38, 1 mm <OD ≤ 88, 9 mm | ± 0, 25 mm | ± 10% | tối đa, 2, 41 mm | + 4, 76 mm, - 0 mm |
- Ống thép hợp kim T11 dùng cho sản xuất điện, dầu khí và các dịch vụ nhiệt độ cao khác
- Ống thép hợp kim T22 dùng cho sản xuất điện, dầu khí và các dịch vụ nhiệt độ cao khác
- Ống thép hợp kim T5 cho dầu khí
- Ống thép hợp kim T9 cho dầu khí
- Ống thép hợp kim T91 để phát điện
- Ống thép hợp kim T92 để phát điện
- Ống thép hợp kim T1 để thay thế và sửa chữa nồi hơi
- SA209 ống T1 để sản xuất nồi hơi
- ASTM A213 / ASME SA213 T5 Ống thép hợp kim cho bộ quá nhiệt
- ASTM A213 / ASME SA213 T5 Ống thép hợp kim cho bộ trao đổi nhiệt
