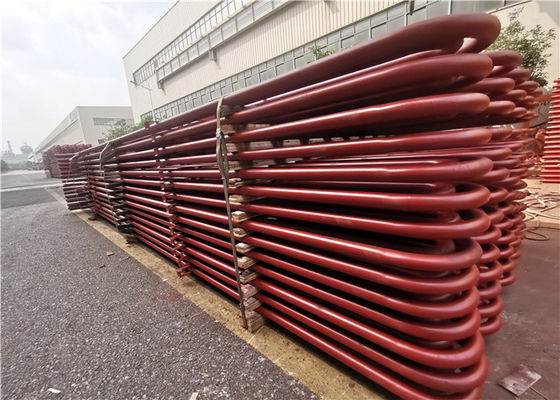

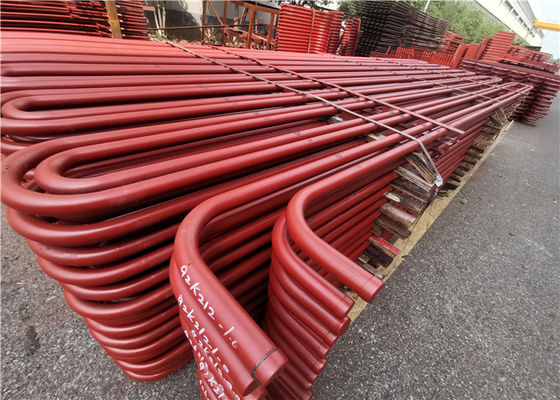

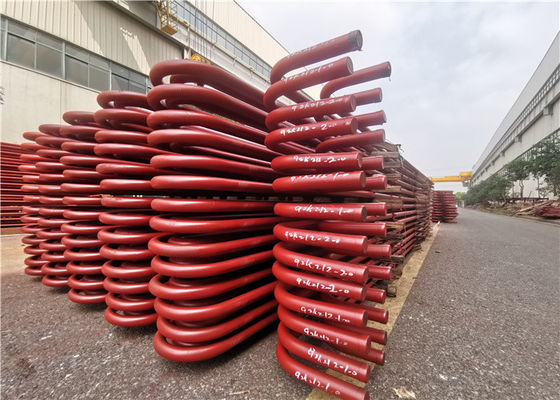

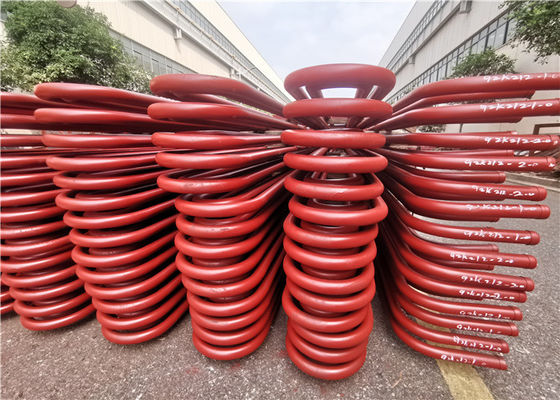

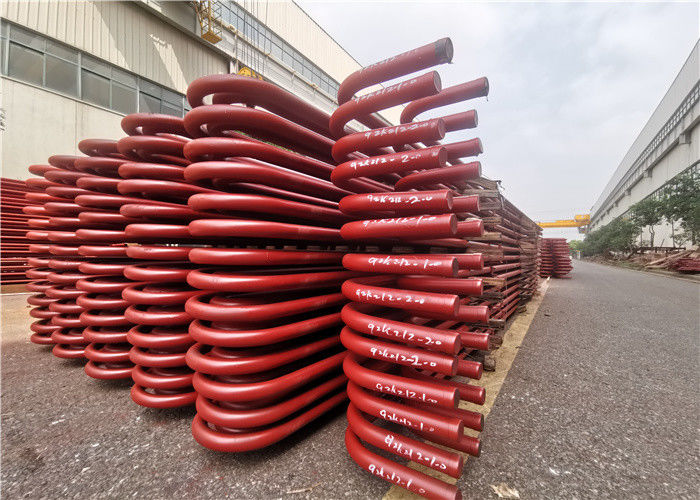

ASME SA192 Cuộn dây bộ quá nhiệt ngang liền mạch cho trung tính carbon
Product Details
| Vật chất: | Thép không gỉ, thép carbon, thép hợp kim | Chứng chỉ: | ASME, TUV, SGS, CE, LỚP A, ISO 9001 |
|---|---|---|---|
| Hình dạng: | U uốn cong, thẳng, cuộn, rắn ống | Ứng dụng: | nồi hơi và trao đổi nhiệt, năng lượng, hóa dầu, hạt nhân |
| OD: | 1,5 đến 1500mm | Hoàn thiện: | Ủ, vát |
| Làm nổi bật |
Cuộn dây bộ siêu nhiệt ngang,Cuộn dây bộ quá nhiệt liền mạch,Cuộn dây bộ quá nhiệt ASME SA192 |
||
Product Description
ASME SA192 Cuộn dây bộ quá nhiệt ngang liền mạch cho trung tính carbon
Giới thiệu ống Serpentine
Bộ quá nhiệt và bộ hâm nóng là những bộ phận quan trọng đối với bề mặt gia nhiệt, được sử dụng để tăng nhiệt độ hơi nước, nhằm mục đích cải thiện entanpi hơi nước và xa hơn nữa là tăng hiệu suất tuần hoàn nhiệt cho nhà máy điện.
Bộ quá nhiệt có tác dụng làm nóng hơi nước nổi lên thành hơi quá nhiệt với một nhiệt độ nhất định.Khi tải nồi hơi hoặc các điều kiện làm việc khác thay đổi, cần đảm bảo nhiệt độ hơi quá nhiệt ở mức bình thường và trong phạm vi biến động nhiệt độ cho phép.
Từ hoàn lưu nhiệt trong nhà máy điện, các thông số ban đầu về áp suất và nhiệt độ cao hơn, hiệu suất nhiệt của tuần hoàn tốt hơn, hoặc độ ẩm hơi của phía sau tuabin hơi quá cao, ảnh hưởng đến an toàn của nó.Trong khi nhiệt độ hơi của bộ siêu tập bị giới hạn bởi vật liệu kim loại, hiện nay, do sự hạn chế của vật liệu kim loại, nhiệt độ quá nhiệt đối với hầu hết các lò hơi của nhà máy điện vẫn nằm trong khoảng 540-555 dgrees, và để tránh độ ẩm hơi của cánh tuabin hơi. phía sau quá lớn, do đó hệ thống hâm nóng ở giữa được áp dụng.
Ống Serpentine được sử dụng rộng rãi trong các hệ thống trao đổi nhiệt.Thiết bị trao đổi nhiệt trên cơ sở Ống chữ U không gỉ liền mạch và Ống uốn cong chữ U không gỉ hàn là rất cần thiết trong các lĩnh vực quan trọng và quan trọng về mặt chiến lược --- Lò hơi, thiết bị trao đổi nhiệt, Nhà máy sản xuất máy hạt nhân và hóa dầu.
Công nghệ năng lượng Hua Dong bắt đầu sản xuất ống Serpentine từ năm 1985, đến nay đã cung cấp hơn 300.000 tấn ống Serpentine bằng thép cho hơn 30 quốc gia.
Hua Dong Energy Technology giao dịch với thép không gỉ Austenitic, thép hợp kim niken (Hastelloy, Monel, Inconel, Incoloy) ống và ống hàn liền mạch và hàn đã hơn 35 năm, mỗi năm bán hơn 50000 tấn ống và ống thép.Khách hàng của chúng tôi đã bao phủ hơn 45 quốc gia, Như Ý, Anh, Gernmany, Mỹ, Canada, Chile, Colombia, Ả Rập Xê Út, Nga, Hàn Quốc, Singapore, Austrial, Ba Lan, Pháp, .... Và chi nhánh công ty và nhà máy của nhóm chúng tôi đã được phê duyệt bởi: ABS, DNV, GL, BV, PED 97/23 / EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.
Yêu cầu kỹ thuật:
Thông số kỹ thuật tiêu chuẩn của ống thẳng để uốn:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269, v.v.
Đánh dấu: Trước khi uốn bằng máy đánh dấu trên toàn bộ chiều dài ống (Đoạn uốn cong sau khi xử lý nhiệt mà không cần đánh dấu)
Lưu ý: Cũng có thể đánh dấu sau khi uốn trên các bộ phận thẳng của ống uốn chữ U.
U-Bend Tubes:
-TEMA RCB 2.31 Tiêu chuẩn của Hiệp hội các nhà sản xuất thiết bị trao đổi hình ống (Phiên bản thứ 9).
Đặc điểm kỹ thuật tiêu chuẩn -ASTM A688 / ASME SA688 cho ống hàn bằng thép Austenitic chống ăn mòn được thiết kế cho nồi hơi nước cấp.
-ASTM B163 / ASME SA163 Yêu cầu kỹ thuật tiêu chuẩn đối với ống niken và hợp kim niken cho bình ngưng và bộ trao đổi nhiệt.
-Các thông số kỹ thuật của khách hàng.
Bán kính uốn: Từ 1,5 * OD (Đường kính ngoài) đến 1500mm
Khi đặt hàng các ống có bán kính nhỏ hơn hoặc bằng 1,5 * OD, cần phải đồng ý về độ chính xác của hình học.
Ống thẳng Chiều dài tối đa: (Trước khi uốn): 35000 mm.
Chiều dài chân: Tối thiểu 1 mét, Tối đa.16500 mm (Đối với R tối đa = 1500mm)
Lưu ý: Kích thước khác có sẵn theo thỏa thuận.
Xử lý nhiệt: Giảm căng thẳng sau khi uốn chữ U (Diện tích uốn cộng thêm 300MM cho mỗi chân).
Kiểm tra thủy tĩnh sau khi uốn chữ U: Áp suất thử tối đa 600 Bar, ngâm 10 giây.Với
Nước phi vật chất hóa.Làm sạch khí nén sau khi thử nghiệm hydro.
Đóng gói: Trong hộp gỗ hun trùng trước mạnh mẽ-Xứng đáng với kích thước tương ứng cho
Mỗi ống Chiều dài, Bán kính, Đường kính, Theo yêu cầu PO cũng như được bọc bằng polyethylene
phim Có nắp nhựa mềm ở cả hai đầu của Ống.
Các Ống Serpentine Tuân thủ các tiêu chuẩn sau:
1. ASTM A688 / ASME SA688
2. ASTM A803 / ASME SA803
3. ASTM A556 / ASME SA556
Lớp thép:
| Ferit | Austenit | Song công | Siêu hai mặt | Hợp kim Ni | Titan |
|
TP410 TP405 S44400 S44660 TP430 |
TP304 / 304L TP316 / 316L TP316Ti TP317 / 317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Ống hợp kim và thép khác có thể được sản xuất theo thỏa thuận.
Một số bài kiểm tra chất lượng do chúng tôi thực hiện bao gồm:
| Kiểm tra ăn mòn | Chỉ tiến hành khi khách hàng yêu cầu đặc biệt |
| Phân tích hóa học | Kiểm tra thực hiện theo tiêu chuẩn chất lượng yêu cầu |
| Thử nghiệm phá hủy / cơ học | Độ bền kéo |Độ cứng |Làm phẳng |Pháo sáng |Mặt bích |
| Reverse-uốn cong và Re.kiểm tra bằng phẳng | Thực hiện tuân thủ đầy đủ các tiêu chuẩn liên quan & tiêu chuẩn ASTM A-450 và A-530, đảm bảo mở rộng, hàn và sử dụng không gặp sự cố khi khách hàng kết thúc |
| Kiểm tra dòng điện xoáy | Được thực hiện để phát hiện sự đồng nhất trong bề mặt dưới bề mặt bằng cách sử dụng Hệ thống kiểm tra dấu hiệu khuyết tật kỹ thuật số |
| Kiểm tra thủy tĩnh | Kiểm tra thủy tĩnh 100% được thực hiện theo tiêu chuẩn ASTM-A 450 để kiểm tra rò rỉ ống và áp suất lớn nhất mà chúng tôi có thể hỗ trợ 20Mpa / 7s. |
| Kiểm tra không khí dưới áp suất | Để kiểm tra bất kỳ bằng chứng rò rỉ không khí nào |
| Kiểm tra trực quan | Sau khi thụ động hóa, mọi chiều dài của ống & ống đều được nhân viên được đào tạo kiểm tra trực quan kỹ lưỡng để phát hiện các lỗi bề mặt và các khuyết tật khác |
Kiểm tra bổ sung: Ngoài các thử nghiệm đã đề cập ở trên, chúng tôi cũng thực hiện thử nghiệm bổ sung đối với các sản phẩm được sản xuất.Các thử nghiệm được thực hiện theo điều này bao gồm:
|
· Kiểm tra dòng điện xoáy · Thử nghiệm OP · Kiểm tra X quang |
· Kiểm tra ăn mòn · Kiểm tra vi mô · Kiểm tra Macro |
· Kiểm tra IGC · Kiểm tra siêu âm · Thử nghiệm thẩm thấu chất lỏng |
