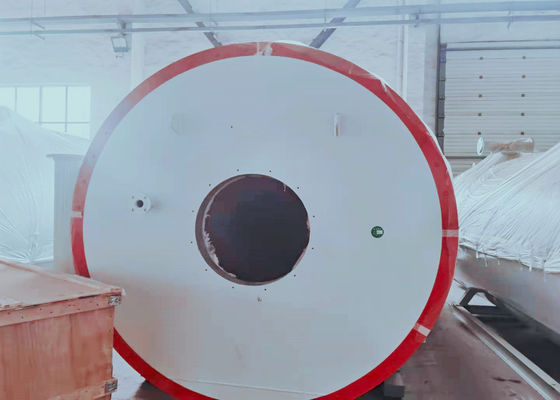

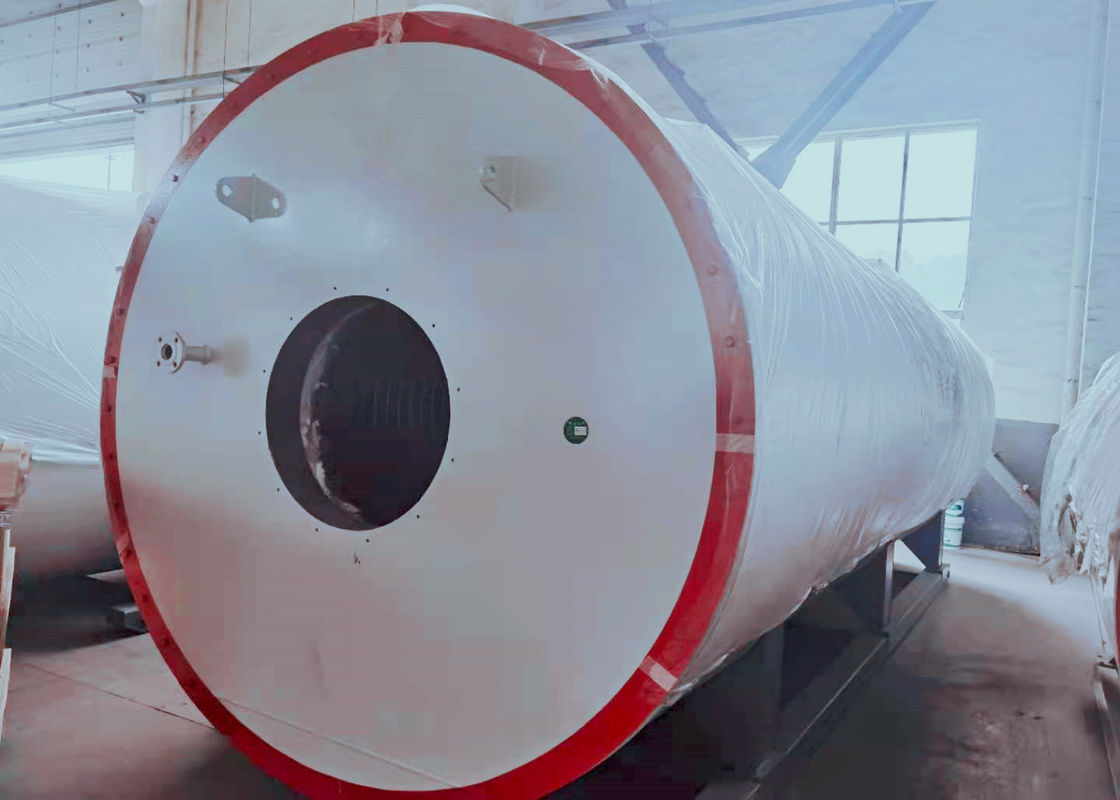

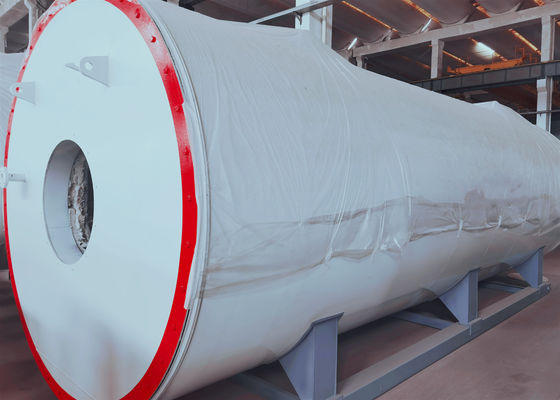

Nồi hơi mang nhiệt hữu cơ GB 350kW cho ngành công nghiệp hóa chất
Product Details
| Tên sản phẩm: | Nồi hơi mang nhiệt hữu cơ khí / dầu | Chất liệu của ống bên trong: | 20 GB3087 |
|---|---|---|---|
| Ứng dụng: | Hóa dầu, Hóa chất, In ấn, Thực phẩm | Từ khóa: | Nồi hơi truyền nhiệt dầu |
| Công suất định mức: | 350KW | áp lực thiết kế: | 1,1 Mpa |
| Làm nổi bật |
Nồi hơi mang nhiệt hữu cơ GB,Nồi hơi mang nhiệt hữu cơ 350kW,Nồi hơi vận chuyển 350kW |
||
Product Description
YYW-350Y / Q Nồi hơi mang nhiệt hữu cơ đốt bằng khí / dầu theo tiêu chuẩn ASME / GB
Giơi thiệu sản phẩm:
Đặc điểm cấu trúc của Dòng sản phẩm này:
- Bề mặt lò hơi áp dụng cách sắp xếp ống thắt chặt với cấu trúc xoắn ốc.Các ống khói thông qua sự sắp xếp ba đường.
- Phía sau lò hơi bố trí bộ gia nhiệt sơ bộ không khí hoặc máy biến nước / hơi nước, giúp giảm nhiệt độ, nâng cao hiệu suất nhiệt của lò hơi.
- Cửa mở nhanh hoặc cửa quan sát được trang bị để thuận tiện cho việc kiểm tra, bảo dưỡng bên trong.
Sơ đồ hệ thống lò hơi nhiệt dầu / khí
Phạm vi Prodcut:
Công suất nhiệt định mức: 0,7MW - 29MW (60xl04Cal / giờ - 2500xl04Cal / giờ)
Áp suất thiết kế: 0.6MPa - 1.6MPa
Thông số cụ thể được trình bày trong bảng dưới đây.
Đặc điểm kỹ thuật một số mô hình:
| Người mẫu | YYL (W) -350Y, Q | YYL (W) -600Y, Q | YYL (W) -700Y, Q | YYL (W) -900Y, Q | YYL (W) -1200Y, Q | YYL (W) -1500Y, Q | YYL (W) -1800Y, Q | |
| Công suất định mức (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Công suất sưởi x10000 (kCal / h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Hiệu suất nhiệt nhiên liệu | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | |
| Hiệu suất nhiệt khí | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | |
| Áp suất thiết kế (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Tối đanhiệt độ làm việc (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Lưu lượng trung bình (m3 / h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Công suất trung bình trong lò (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2.1 | |
| Đường kính giám sát (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Công suất lắp đặt (kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Nhiên liệu áp dụng | dâu khi | |||||||
| Mức tiêu hao nhiên liệu Kg / hl (dầu nhẹ) / Nm3 / h (khí tự nhiên) | 32,6 / 38,5 | 56/66 | 65,3 / 77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Kích thước dài x rộng x cao (m) | Nồi hơi đứng | 1,97x1,76x3,1 | 1,97x1,76x3,2 | 1,97x1,76x3,2 | 3,5x1,76x3,2 | 4,64x2,9x2,125 | 3,11x2,17x5,27 | 5,7x2,55x2,8 |
| Lò hơi ngang | 2.3x1.65x1.5 | 3,15x1,95x1,84x3,15x1,95x1,84 | 3,6x2,1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4,94x2,2x2,8 | ||
| Người mẫu | YYL (W) -2300Y, Q | YYL (W) -2900Y, Q | YYL (W) -3500Y, Q | YYL (W) -4100Y, Q | YYL (W) -4700Y, Q | YYL (W) -5900Y, Q | |
| Công suất định mức (kW) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| Công suất gia nhiệtx104 (kCal / h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| Hiệu suất nhiệt nhiên liệu | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| Hiệu suất nhiệt khí | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| Loại bỏ áp suất (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Tối đanhiệt độ làm việc (° C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| Lưu lượng trung bình (m3 / h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| Công suất trung bình trong lò (m3) | 2,4 | 2,9 | 3.2 | 4.1 | 5,6 | 8.8 | |
| Đường kính giám sát (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| Công suất lắp đặt (kW) | 60 | 74 | 78 | 78 | 101 | 124 | |
| Nhiên liệu áp dụng | Dâu khi | ||||||
| Mức tiêu hao nhiên liệu Kg / h (dầu nhẹ) / Nm3 / h (khí tự nhiên) | 214,5 / 253 | 270,4 / 319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| Kích thước dài X rộng X cao (m) | Nồi hơi đứng | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3,15X347X615 | 6,49X3,44X3,08 | 7.45x3.65x3.45 |
| Lò hơi ngang | 5.5X2.8X2.9 | 6,5X2.88X2,65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
Product Highlights
YYW-350Y / Q Nồi hơi mang nhiệt hữu cơ đốt bằng khí / dầu theo tiêu chuẩn ASME / GB Giơi thiệu sản phẩm: Đặc điểm cấu trúc của Dòng sản phẩm này:Bề mặt lò hơi áp dụng cách sắp xếp ống thắt chặt với cấu trúc xoắn ốc.Các ống khói thông qua sự sắp xếp ba đường.Phía sau lò hơi bố trí bộ gia nhiệt sơ ...
