OD 200MM Double H Loại ống vây nồi hơi bằng thép cho bộ trao đổi nhiệt
Product Details
| Kiểu: | HDBBFT0823 | Ứng dụng: | Bộ phận nồi hơi, Bộ trao đổi nhiệt |
|---|---|---|---|
| Vật liệu vây: | Thép carbon, thép không gỉ | Đóng gói: | Seaworthy Đóng gói ống vây |
| Màu sắc: | Tùy chỉnh | Gói: | Hộp gỗ khung sắt |
| Làm nổi bật |
Ống vây nồi hơi loại H,Ống vây nồi hơi OD 200MM,ống vây thép EN3834 |
||
Product Description
Ống vây loại đôi H cho bộ trao đổi nhiệt ASME OD 20-200MM WT 3-50MM Chất lượng hàng đầu
Các phần tử trao đổi nhiệt dạng ống vây chữ H duy trì khả năng truyền nhiệt cao, có đặc tính tự làm sạch ưu việt và duy trì khả năng thu hồi nhiệt thải khí thải trong quá trình cải tạo lò hơi.Hệ số truyền nhiệt đối lưu tỷ lệ thuận với độ cao của vây, nhưng tỷ lệ nghịch với chiều cao vây và chiều rộng vây.Khả năng truyền nhiệt tích hợp liên quan đến hiệu suất vây, hệ số truyền nhiệt đối lưu và tỷ lệ vây.Giảm áp suất tăng khi chiều cao vây và chiều rộng vây tăng.
Các thông số kỹ thuật
| Bài báo | Ống cơ sở OD (mm) |
Độ dày ống cơ sở (mm) | Chiều cao vây (mm) | Độ dày của vây (mm) | Cao độ vây (mm) |
| Phạm vi | 25,4 mm ~ 1600 mm | 2,5 mm ~ 40 mm | 0,5 mm ~ 20,0 mm | 0,5 mm ~ 3,0 mm | 5 mm ~ 25,4 mm |
| Vật liệu | Thép carbon, thép hợp kim, thép không gỉ | ||||
| Chiều dài | 0 <L≤ 12000 | ||||
| Sản phẩm | Ống vây chữ H |
| Ống cơ sở | Hàn hoặc liền mạch |
| Vật liệu | thép cacbon, thép hợp kim, thép không gỉ, hợp kim màu và hợp kim niken. |
| Ứng dụng | Bộ trao đổi nhiệt H, thiết bị bay hơi H, bộ quá nhiệt H, bộ gia nhiệt không khí H và v.v. |
Nguyên tắc

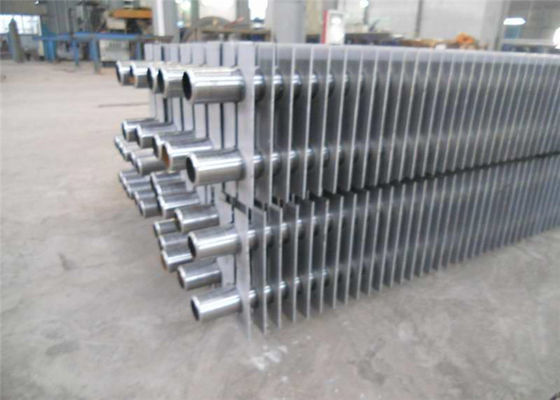

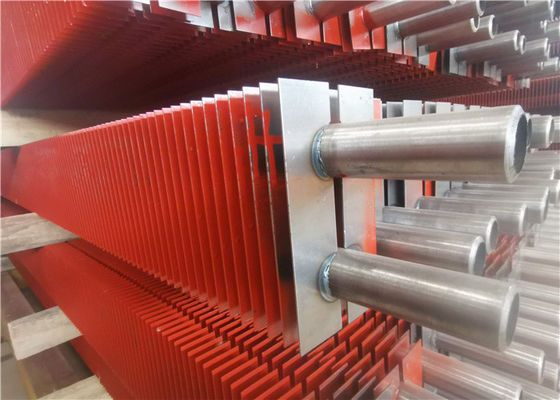

• Ống vây chữ H kép là một loại bộ phận lò hơi, có hai ống thép tròn đối xứng nhau được hàn trên ống huỳnh quang để tạo thành vây dương hình dạng giống như chữ "H", nên được gọi là ống vây chữ H.H-tiết kiệm được sử dụng rộng rãi trong nồi hơi tiện ích, nồi hơi công nghiệp, điện hàng hải, chẳng hạn như đuôi của các bộ phận trao đổi nhiệt.
• Các quy trình hàn điện trở chớp cháy H-Heat Exchanger được sử dụng, đường hàn sau khi nung chảy tỷ lệ cao, độ bền kéo mối hàn, và có tính dẫn nhiệt tốt.H-Heat Exchanger cũng có thể sản xuất các ống vây dạng ống kép "H đôi", cấu trúc cứng của nó và có thể được áp dụng cho các trường hợp hàng ống dài hơn.
Chi tiết
Để nâng cao hiệu quả trao đổi nhiệt và kéo dài thời gian truyền nhiệt bề mặt, những năm gần đây, ống vây chữ H đã được sử dụng rộng rãi trong lò hơi và thu hồi nhiệt thải.Các ống vây kiểu chữ H có nguồn gốc chủ yếu từ các ống có vây hình chữ nhật.Do có cấu trúc rãnh độc đáo trên bề mặt vây, ống vây kiểu H có khả năng chống mài mòn và chống bám cặn rất tốt.
Kết cấu
Sản phẩm của chúng tôi có thể được sửa đổi theo nhu cầu của khách hàng và tình hình. hiệu quả truyền nhiệt cao, chúng có khả năng chống khí thải và được thiết kế cho một không gian nhỏ.
Kiểm soát chất lượng
1. Kiểm tra va đập và báo cáo tính toán độ bền với thông tin vật liệu ứng dụng.
2. Báo cáo 100% NDT (kiểm tra không phá hủy) của thép tấm, ống và điện cực
3. Báo cáo kiểm tra chất lỏng xâm nhập bằng tia X, tia γ và chất lỏng (đường hàn): để đảm bảo chất lượng của toàn bộ lò hơi
4. Báo cáo thử nghiệm thủy lực: đảm bảo áp suất làm việc tiêu chuẩn và an toàn
