ASTM A106 Cấp P9 Ống vây nồi hơi loại H tích hợp
Product Details
| Kiểu: | Ống Fin, ống trao đổi nhiệt | Ứng dụng: | Bộ phận gia nhiệt, trao đổi nhiệt |
|---|---|---|---|
| Vật liệu vây: | thép carbon, thép không gỉ, thép 304L / 316L | Đóng gói: | Seaworthy Đóng gói ống vây |
| Màu sắc: | Tùy chỉnh | Gói: | Vỏ gỗ với khung thép, trong bó, vv |
| Làm nổi bật |
Ống vây nồi hơi ASTM A106,Ống vây nồi hơi 16mm,ống vây tích hợp ASTM A106 |
||
Product Description
Cấu trúc nhỏ gọn Bộ trao đổi nhiệt H Bộ tiết kiệm ống vây cho nồi hơi CFB
Giới thiệu sản phẩm ống vây nồi hơi
Ưu điểm của ống vây chữ H:
Ống vây chữ H là thành phần trao đổi nhiệt chính trong toàn bộ lò hơi khí thải, ống vây chữ H có những ưu điểm sau.
(1) Khả năng chống mài mòn tuyệt vời
Bộ trao đổi nhiệt dạng ống vây H được bố trí thẳng hàng và các cánh tản nhiệt H tách không gian thành một số khu vực nhỏ, có tác dụng cân bằng lưu lượng không khí, so với bộ trao đổi nhiệt dạng ống trơn có bố trí so le và bộ trao đổi nhiệt dạng vây xoắn ốc Và như vậy, trong cùng các điều kiện khác, tuổi thọ hao mòn cao hơn 3 ~ 4 lần.
(2) Fouling giảm
Sự hình thành cặn bẩn xảy ra ở mặt lưng và mặt hướng gió của ống.Việc bố trí ống so le dễ làm trôi bó ống, việc bám bẩn ở mặt sau ít hơn.Nó có chức năng tự làm sạch tốt ở tốc độ gió thích hợp.Trên cả hai mặt của ống có vây H được tạo thành kênh thẳng, muội than, nó có thể có được hiệu ứng muội tốt nhất khi sử dụng máy thổi muội.
(3) Giảm sức cản của khí thải
Khi các vây H tạo thành các rãnh thẳng ở cả hai bên và thiên thần của vây xoắn ốc hướng hướng của luồng không khí, các vây này dễ bị bám bẩn và có lực cản khói lớn hơn so với vây H.Do đó, việc sử dụng ống vây chữ H có thể giảm sức cản của gió, giảm chi phí vận hành quạt và đầu tư.

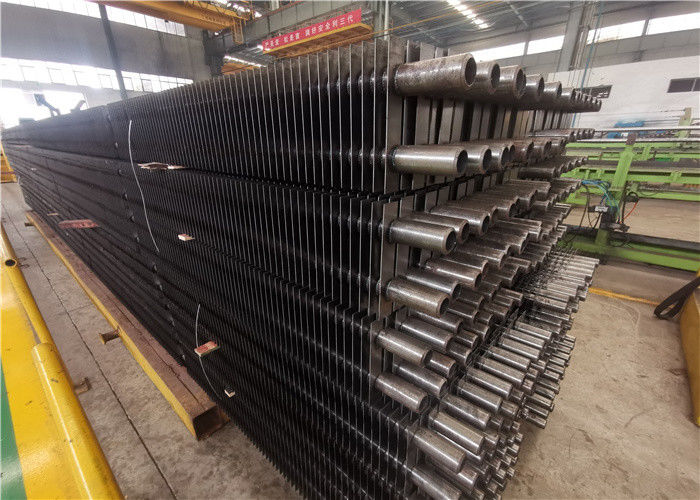

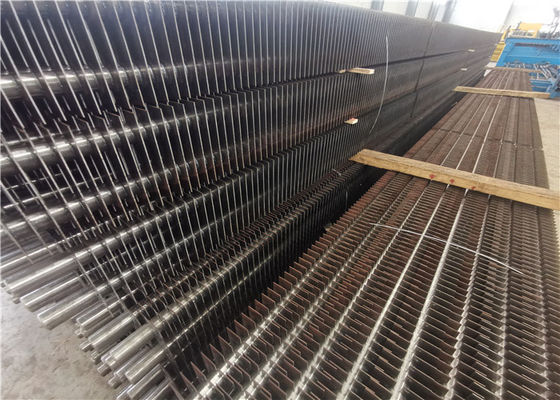

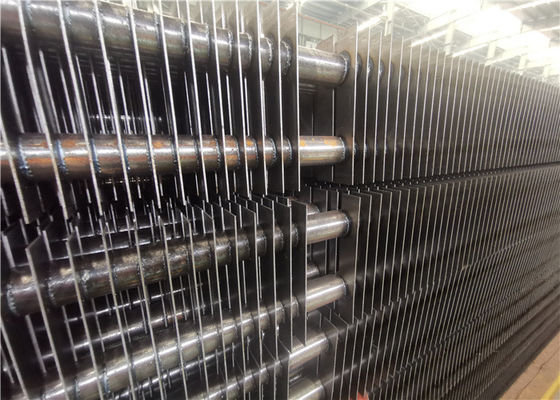

Bộ tiết kiệm ống có vây nồi hơi H là một loại bộ phận của nồi hơi, có hai ống thép tròn đối xứng được hàn trên các ống huỳnh quang để tạo thành hình dạng dương giống như chữ "H", còn được gọi là ống vây H.Bộ tiết kiệm ống có vây H được sử dụng rộng rãi trong các nồi hơi tiện ích, nồi hơi công nghiệp, điện hàng hải, chẳng hạn như phần đuôi của các bộ phận trao đổi nhiệt.
Sản phẩm của chúng tôi có thể được sửa đổi tùy theo nhu cầu của khách hàng và tình hình. hiệu quả truyền nhiệt, chúng có khả năng chống khí thải và được thiết kế cho một không gian nhỏ.
| Các thông số kỹ thuật | Độ cao của vây 0-16mm (hoặc đường kính ngoài của vây φ25-φ75); Khoảng cách vây 2,0-5,0mm;Chiều dài ống vây 0,5 ~ 14m. |
| Ống vây cán kim loại đơn | Nhôm nguyên chất 1060 hoặc hợp kim nhôm 6063,6061. Đường kính ngoài sẽ nhỏ hơn 40mm |
| Ống vây cán kim loại đôi | Bảo vệ dựa trên ống từ lớp nhôm bên ngoài ống, chống ăn mòn, dựa trên ống có thể được làm bằng ống thép cacbon, ngoài ra, ống thép không gỉ và ống đồng cũng có thể được sử dụng, cũng như ống hợp kim titan |
| Bưu kiện | Các ống có vây nhôm được đóng gói tốt trong màng nhựa ở bên trong và khung thép ở bên ngoài |
Làm thủ công:
đánh bóng ống thép-đục lỗ răng trên dải thép-Cán rắn trên chuyến đi thép-Hàn tần số cao-Kiểm tra áp suất thủy tĩnh, vát mép, đánh bóng-Kiểm tra chất lượng-Đóng gói
Phương pháp sản xuất:đùn & răng cưa
Ứng dụng:
máy làm mát không khí, lò sưởi đốt, bộ trao đổi nhiệt, nồi hơi hàng hải, máy tiết kiệm, nồi hơi nhà máy điện, nồi hơi HRSG, bộ thu hồi nhiệt thải, máy sưởi không khí, v.v.
Đặc tính: 1.Chống ăn mòn2.Chống mài mòn 3.Độ bền tiếp xúc thấp hơn 4.Độ ổn định cao hơn
Thông số kỹ thuậtống vây nồi hơi
1).Thêm diện tích trao đổi nhiệt và giảm số lượng ống, cũng tăng diện tích phần dòng khói để giảm tốc độ khói và mài mòn.
2).Ống vây loại H có thể được chế tạo thành ống vây loại H kép, độ cứng cao để lắp cho hàng ống dài.
3).Bộ tiết kiệm vây loại H được bố trí thẳng hàng để tạo không gian thành nhiều vùng nhỏ, lưu lượng khí trung bình để giảm mài mòn.
4).Với kênh thẳng để đạt được hiệu quả thổi tro tốt nhất.
5).Cấu trúc nhỏ gọn để giảm trọng lượng và giảm chi phí sản xuất.
| Vật liệu ống cơ sở | Thép không gỉ, thép cacbon, thép hợp kim, hợp kim đồng, nhôm, SA179 | ||
| Vật liệu Vây | Nhôm, hợp kim đồng, thép không gỉ, thép carbon | ||
| Tiêu chuẩn | ASME SA213 / ASTM;ASME EA 106, ASME SA178, ASTM B1111 | ||
| Độ sâu vây | 0,5-3mm | ||
| Đường ống cơ sở OD | 12,7-18mm | ||
| Vây trên mỗi inch | 8-20Nos (theo yêu cầu của khách hàng) | ||
| Yêu cầu kiểm tra | Kiểm tra tính chất vật lý, Phân tích thành phần hóa học, Kiểm tra không phá hủy, Kiểm tra và Kiểm tra khác theo yêu cầu của khách hàng. | ||
| Ứng dụng | Máy làm mát không khí, Máy làm lạnh không khí, Máy ngưng tụ, Máy bay hơi, Máy làm mát chất lỏng, Máy làm mát bằng khí, Máy làm mát dầu, Bộ tản nhiệt, Làm lạnh, Trao đổi nhiệt từ hơi nước sang không khí, lò sưởi siêu tốc, v.v. | ||
Hồ sơ công ty
Zhangjiagang Hua Dong Energy Technology Co., Ltd. là một doanh nghiệp công nghệ cao chuyên sản xuất các loại ống thép không gỉ, carbon và hợp kim, thép tấm được sử dụng rộng rãi trong lĩnh vực lò hơi & thiết bị trao đổi nhiệt, năng lượng, hóa dầu, khai thác mỏ , ngành công nghiệp thực phẩm, giấy, khí đốt và chất lỏng.Và chúng tôi đã vượt qua các chứng nhận bao gồm ASME, TUV, Hạng A, ISO9001, EN12952, EN10216, SO3834.
Công ty là công ty con của Zhangjiagang Hua Dong Boiler Co., Ltd, là nhà sản xuất nồi hơi và phụ tùng nồi hơi hàng đầu tại Trung Quốc với lịch sử 35 năm và doanh thu hàng năm là 110 triệu đô la Mỹ.Sản phẩm của chúng tôi đã được xuất khẩu sang hơn 30 quốc gia như Hoa Kỳ, Úc, Việt Nam, Pakistan, Albania, Campuchia, Ấn Độ, Indonesia, Hàn Quốc, Philippines, Thổ Nhĩ Kỳ, Ả Rập Saudi, Đức, Nga, Chile, Syria, Thái Lan, Bangladesh, Pháp, Algeria, Mông Cổ và Singapore, Cuba, Iraq, Ý, Tây Ban Nha, Nhật Bản, Nam Tư, Sri Lanka, cộng hòa Séc, kyrgyzstan, Canada, Malaysia, Vương quốc Anh, v.v.
Vị trí:
Công ty chúng tôi đặt tại thành phố Trương Gia Cảng, một thành phố cảng, và chỉ cách Thượng Hải 120 km, cách Tô Châu 60 km và cách Vô Tích 60 km.Giao thông rất thuận tiện.
