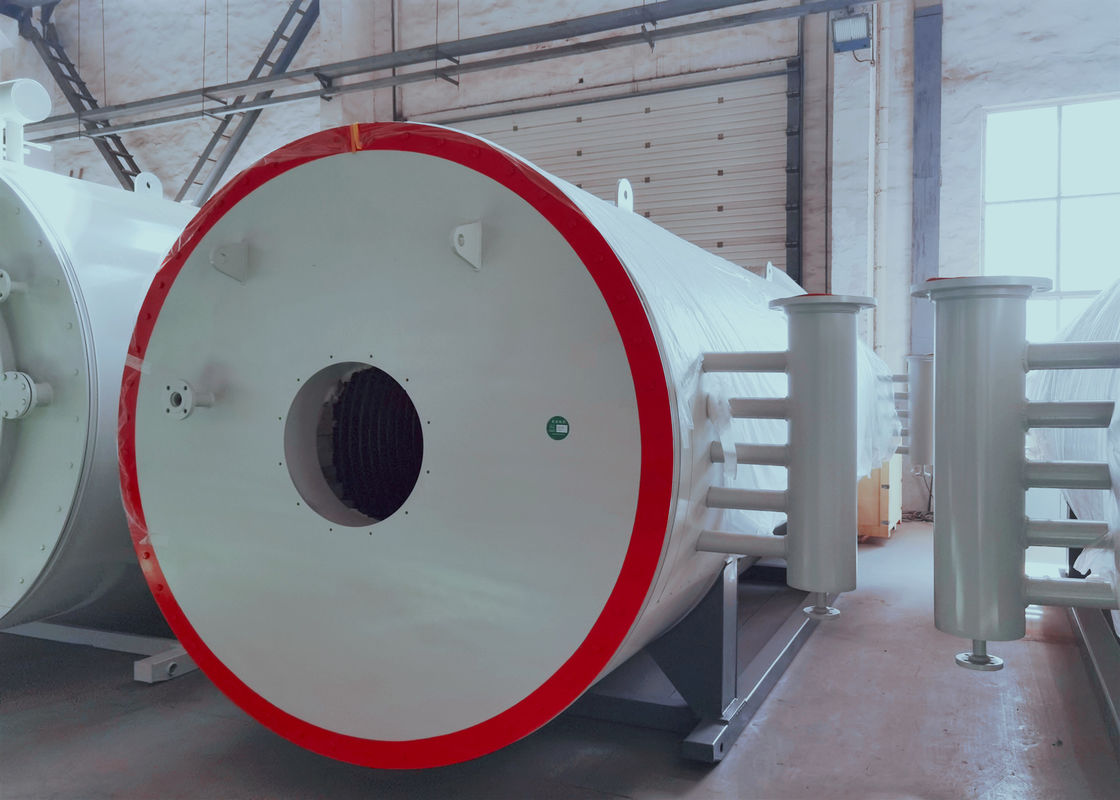

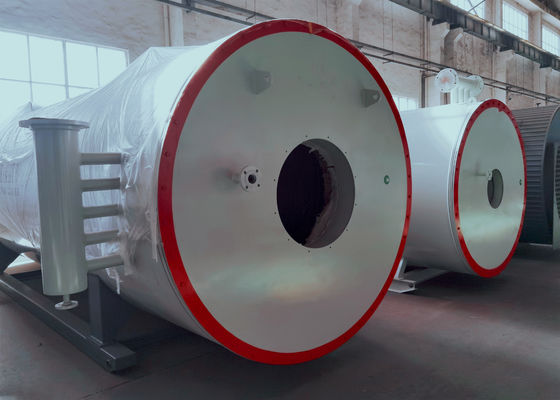

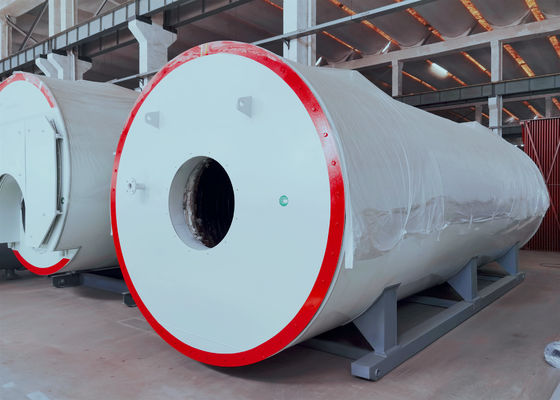

Nồi hơi đốt dầu ngang tiêu chuẩn ASME 75kCal / H
Product Details
| Tên sản phẩm: | Nồi hơi mang nhiệt hữu cơ khí / dầu | Chất liệu của ống bên trong: | 20 GB3087 |
|---|---|---|---|
| Ứng dụng: | Hóa dầu, Hóa chất, In ấn, Thực phẩm | Từ khóa: | Nồi hơi truyền nhiệt dầu |
| Đang tải cổng: | Thượng Hải | Nhiệt điện định mức: | 0,7MW - 29MW (60xl04Cal / giờ - 2500xl04Cal / giờ) |
| Làm nổi bật |
Nồi hơi đốt dầu 900kw,nồi hơi đốt dầu 75kCal / h,nồi hơi chạy dầu tiêu chuẩn ASME |
||
Product Description
ASME / GB Nồi hơi vận chuyển nhiệt hữu cơ ngang bằng dầu / khí tiêu chuẩn
Giơi thiệu sản phẩm:
Lò hơi vận chuyển nhiệt hữu cơ dầu (khí) là một lò hơi đốt dầu (khí) tuần hoàn cưỡng bức được lắp ráp.Bề mặt gia nhiệt của loạt nồi hơi này có cấu trúc nhỏ gọn.Bề mặt gia nhiệt bao gồm các đĩa bên trong và bên ngoài được sắp xếp chặt chẽ.Ống cuộn bên trong là bề mặt phát nhiệt bức xạ, và bề mặt bên ngoài của ống cuộn bên ngoài và ống cuộn bên trong tạo thành bề mặt đốt nóng đối lưu.Lò hơi có cấu tạo gồm thân trên và buồng đốt dưới, được kết hợp tại chỗ.Sau khi đốt cháy hoàn toàn trong buồng đốt và phần lớn nhiệt được bề mặt tỏa nhiệt hấp thụ, khói lò có nhiệt độ cao đi vào bề mặt đốt nóng đối lưu để trao đổi nhiệt.Sau khi rời khỏi lò hơi, không khí cần thiết cho quá trình đốt lò hơi được làm nóng trong bộ gia nhiệt sơ bộ không khí, sau đó khí thải được quạt hút cảm ứng đưa đến ống khói thông qua bộ lọc bụi và thải vào khí quyển.
Đặc điểm cấu trúc của Dòng sản phẩm này:
- Bề mặt lò hơi áp dụng cách sắp xếp ống thắt chặt với cấu trúc xoắn ốc.Các ống khói thông qua sự sắp xếp ba đường.
- Phía sau lò hơi bố trí bộ gia nhiệt sơ bộ không khí hoặc máy biến nước / hơi nước, giúp giảm nhiệt độ, nâng cao hiệu suất nhiệt của lò hơi.
- Cửa mở nhanh hoặc cửa quan sát được trang bị để thuận tiện cho việc kiểm tra, bảo dưỡng bên trong.
Sơ đồ hệ thống lò hơi nhiệt dầu / khí
Phạm vi Prodcut:
Công suất nhiệt định mức: 0,7MW - 29MW (60xl04Cal / giờ - 2500xl04Cal / giờ)
Áp suất thiết kế: 0.6MPa - 1.6MPa
Thông số cụ thể được trình bày trong bảng dưới đây.
Đặc điểm kỹ thuật một số mô hình:
| Người mẫu | YYL (W) -350Y, Q | YYL (W) -600Y, Q | YYL (W) -700Y, Q | YYL (W) -900Y, Q | YYL (W) -1200Y, Q | YYL (W) -1500Y, Q | YYL (W) -1800Y, Q | |
| Công suất định mức (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Công suất sưởi x10000 (kCal / h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Hiệu suất nhiệt nhiên liệu | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | ≧ 90 | |
| Hiệu suất nhiệt khí | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | ≧ 92 | |
| Áp suất thiết kế (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| Tối đanhiệt độ làm việc (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Lưu lượng trung bình (m3 / h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Công suất trung bình trong lò (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2.1 | |
| Đường kính giám sát (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Công suất lắp đặt (kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Nhiên liệu áp dụng | dâu khi | |||||||
| Mức tiêu hao nhiên liệu Kg / hl (dầu nhẹ) / Nm3 / h (khí tự nhiên) | 32,6 / 38,5 | 56/66 | 65,3 / 77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Kích thước dài x rộng x cao (m) | Nồi hơi đứng | 1,97x1,76x3,1 | 1,97x1,76x3,2 | 1,97x1,76x3,2 | 3,5x1,76x3,2 | 4,64x2,9x2,125 | 3,11x2,17x5,27 | 5,7x2,55x2,8 |
| Lò hơi ngang | 2.3x1.65x1.5 | 3,15x1,95x1,84x3,15x1,95x1,84 | 3,6x2,1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4,94x2,2x2,8 | ||
