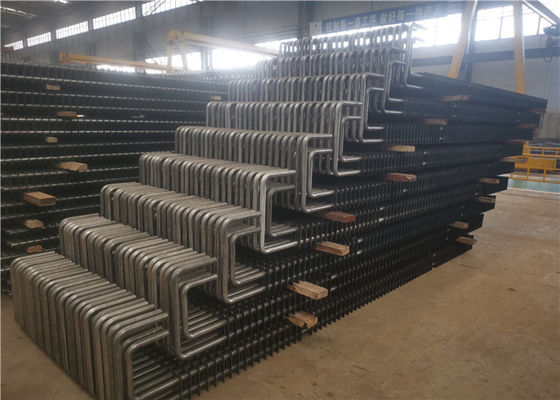

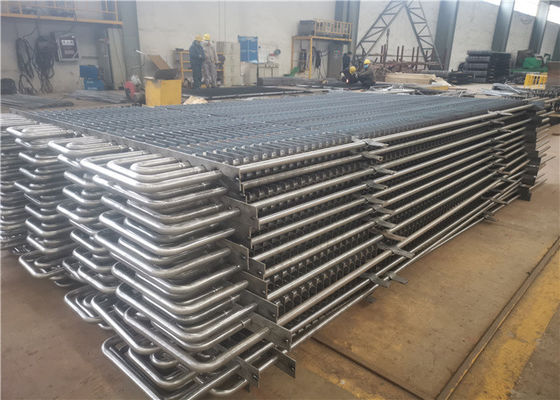

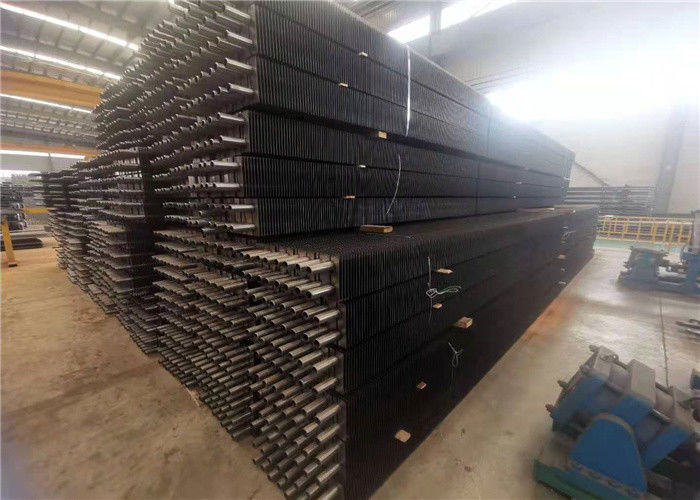

Ống vây nồi hơi ASME liền mạch loại OD 54MM H
Product Details
| Kiểu: | Ống Fin, ống trao đổi nhiệt | Màu sắc: | Tùy chỉnh |
|---|---|---|---|
| Gói: | Vỏ gỗ với khung thép, trong bó, vv | Hàn: | Hàn tần số cao |
| Sự bảo đảm: | 1 năm | Chức năng: | Bộ trao đổi nhiệt |
| Làm nổi bật |
Ống vây nồi hơi asme,ống vây nồi hơi OD 54MM,ống vây nồi hơi liền mạch |
||
Product Description
Hiệu quả cao Ống trao đổi nhiệt dạng ống liền mạch kiểu H Loại H
Giới thiệu sản phẩm
Ống vây là một ống có các vây nhỏ bao quanh bề mặt bên ngoài.
Các cánh tản nhiệt này hoạt động như một bộ lọc và cơ chế truyền nhiệt từ vật liệu bên trong ống ra không gian bên ngoài hoặc ngược lại.Ống vây được sử dụng trong các ứng dụng yêu cầu truyền nhiệt từ chất lỏng nóng sang chất lỏng lạnh hơn qua thành ống.
Ống vây chữ H có hai đĩa thép, với các ống huỳnh quang được hàn đối xứng với nhau để tạo thành các vây (vây của mảnh bướm) tạo ra hình dạng giống như chữ "H", tạo ra một bề mặt sưởi ấm mở rộng, tiết kiệm năng lượng hiệu quả. Ống cũng có tỷ lệ mối hàn nung chảy cao và độ bền kéo mối hàn. Ống vây được lắp ráp với bộ tiết kiệm H, có hiệu suất cao, ít sức đề kháng, ít hao mòn và trọng lượng nhẹ.
| Sản phẩm | Ống vây chữ H |
| Ống cơ sở | Hàn hoặc liền mạch |
| Vật liệu | thép cacbon, thép hợp kim, thép không gỉ, hợp kim màu và hợp kim niken. |
| Ứng dụng | Bộ tiết kiệm H, thiết bị bay hơi H, bộ quá nhiệt H, bộ gia nhiệt không khí H và v.v. |
Thuận lợi
1. chống ăn mòn
2. chống mài mòn
3. điện trở tiếp xúc thấp
4. độ ổn định cao
5. khả năng ngăn chặn sự tích tụ của bụi
Kết cấu
Sản phẩm của chúng tôi có thể được sửa đổi theo nhu cầu của khách hàng và tình hình. hiệu quả truyền nhiệt cao, chúng có khả năng chống khí thải và được thiết kế cho một không gian nhỏ.
Thông số
| Mã hàng | NS | D0 | NS | δ | NS | NS | NS | s1 | s2 | NS | MỘT | Quảng cáo | NS |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kg / m | m2 / m | m2 / kg | / | |
| 1 | 54 | 32 | 26 | 3 | 10 | 6 | 2,4 | 1,5 | 3,3 | 7.505 | 0,6336 | 0,08442 | 6,3 |
| 2 | 54 | 32 | 25 | 3.5 | 10 | 6 | 2,4 | 1,5 | 3,3 | 7.848 | 0,6336 | 0,08073 | 6,3 |
| 3 | 54 | 32 | 24 | 4 | 10 | 6 | 2,4 | 1,5 | 3,3 | 8.158 | 0,6336 | 0,07766 | 6,3 |
| 4 | 56 | 32 | 26 | 3 | 12 | 9 | 2,5 | 1,6 | 3,4 | 6.305 | 0,4989 | 0,07913 | 4,96 |
| 5 | 56 | 32 | 25 | 3.5 | 12 | 9 | 2,5 | 1,6 | 3,4 | 6.635 | 0,4989 | 0,07519 | 4,96 |
| 6 | 56 | 32 | 24 | 4 | 12 | 9 | 2,5 | 1,6 | 3,4 | 6.951 | 0,4989 | 0,07177 | 4,96 |
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 2,7 | 1,8 | 3.6 | 8.102 | 0,5709 | 0,07046 | 4,78 |
| số 8 | 62 | 38 | 30 | 4 | 12 | 9 | 2,7 | 1,8 | 3.6 | 8.497 | 0,5709 | 0,06719 | 4,78 |
| 9 | 62 | 38 | 31 | 3.5 | 12 | 11 | 2,7 | 1,8 | 3.6 | 7.173 | 0,4895 | 0,06824 | 4.1 |
| 10 | 62 | 38 | 30 | 4 | 12 | 11 | 2,7 | 1,8 | 3.6 | 7,566 | 0,4895 | 0,0647 | 4.1 |
| 11 | 62 | 38 | 31 | 3.5 | 12 | 13 | 2,7 | 1,8 | 3.6 | 6,548 | 0,4326 | 0,06606 | 3,62 |
| 12 | 62 | 38 | 30 | 4 | 12 | 13 | 2,7 | 1,8 | 3.6 | 6.939 | 0,4326 | 0,06234 | 3,62 |
| 13 | 66 | 42 | 34 | 4 | 12 | 9 | 2,8 | 1,8 | 3.6 | 9.51 | 0,6148 | 0,06466 | 4,66 |
| 14 | 66 | 42 | 33 | 4,5 | 12 | 9 | 2,8 | 1,8 | 3.6 | 9,945 | 0,6148 | 0,06182 | 4,66 |
| 15 | 66 | 42 | 34 | 4 | 12 | 11 | 2,8 | 1,8 | 3.6 | 8.477 | 0,5278 | 0,06226 | 4 |
| 16 | 66 | 42 | 33 | 4,5 | 12 | 11 | 2,8 | 1,8 | 3.6 | 8.908 | 0,5278 | 0,05925 | 4 |
| 17 | 66 | 42 | 34 | 4 | 12 | 13 | 2,8 | 1,8 | 3.6 | 7.761 | 0,4669 | 0,06016 | 3.54 |
| 18 | 66 | 42 | 33 | 4,5 | 12 | 13 | 2,8 | 1,8 | 3.6 | 8.191 | 0,4669 | 0,057 | 3.54 |
Chứng thực
Giới thiệu công ty
Được thành lập vào năm 1985, Zhangjiagang Hua Dong Boiler Co., Ltd (kinh doanh là HD Boiler), sản xuất nhà máy điện;công nghiệp;thải nhiệt;đốt chất thải;sinh khối;chất mang nhiệt hữu cơ và nồi hơi điện.Cùng với một loạt các bề mặt gia nhiệt, HD Boiler mang đến cho thị trường một dịch vụ độc đáo bao gồm thiết kế, chế tạo, lắp đặt, bảo trì và thay thế các bộ phận áp suất của lò hơi.
1. Khu vực chế tạo 200.000 mét vuông
2. 150 kỹ sư
3. 600 thợ hàn mã hóa
4. 60 Thanh tra viên được Cấp phép (Giáo viên hướng dẫn NDT Cấp độ III)
5. Giấy phép Hạng A cho Thiết kế và Sản xuất Lò hơi
6. Hệ thống chất lượng ISO 9001: 2008
7. Chứng chỉ ASME về Nồi hơi điện
8. Ủy quyền đóng dấu ASME 'S', 'U' và NB
