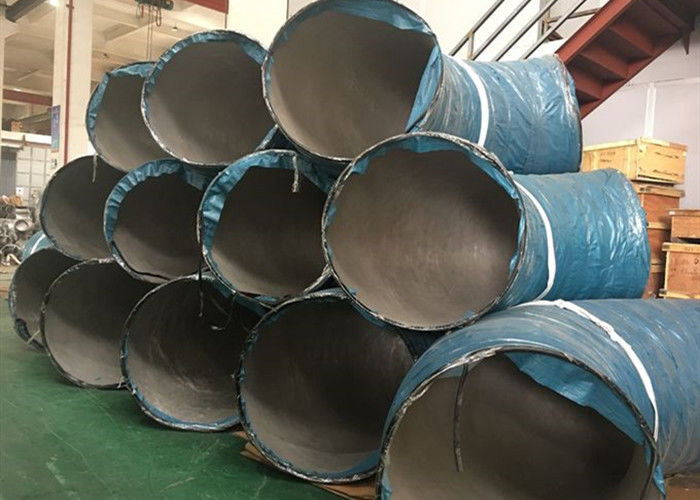

8 "SCH80 90 độ khuỷu tay BW B16.9 Sơn đen
Product Details
| Vật chất: | WPB, WPC, WPHY42, WPHY46, WPHY52, WPHY56, WPHY60, WPHY65, WPHY70, WPHY80 | Ứng dụng: | công nghiệp nồi hơi, năng lượng, khí đốt và chất lỏng |
|---|---|---|---|
| OD: | 1/4 "ĐẾN 100" | Bề mặt: | Tranh đen |
| Làm nổi bật |
SCH80 Khuỷu tay 90 độ,BW B16,9 Khuỷu tay 90 độ |
||
Product Description
ASTM A234 WPB LR 45,90 độ khớp khuỷu tay 8 "SCH80 BW B16.9, Sơn đen, 2,5D, 5D
Tiêu chuẩn
| Trên danh nghĩa Kích thước đường ống |
Ở ngoài Đường kính |
Phía trong Đường kính |
Tường Độ dày |
Trung tâm Kết thúc |
Ống Lên lịch |
Cân nặng Bảng |
| 1/2 | 0,84 | 0,622 | 0,109 | 0,62 | 40 | 0,09 |
| 3/4 | 1,05 | 0,824 | 0,113 | 0,75 | 40 | 0,1 |
| 1 | 1,32 | 1,05 | 0,133 | 0,88 | 40 | 0,22 |
| 1 1/4 | 1,66 | 1,38 | 0,14 | 1 | 40 | 0,33 |
| 1 1/2 | 1,9 | 1,61 | 0,145 | 1.12 | 40 | 0,43 |
| 2 | 2,38 | 2,07 | 0,154 | 1,38 | 40 | 0,85 |
| 2 1/2 | 2,88 | 2,47 | 0,203 | 1,75 | 40 | 1,7 |
| 3 | 3.5 | 3.07 | 0,216 | 2 | 40 | 2,5 |
| 3 1/2 | 4 | 3.55 | 0,226 | 2,25 | 40 | 3,4 |
| 4 | 4,5 | 4.03 | 0,237 | 2,5 | 40 | 4,5 |
| 5 | 5,56 | 5,05 | 0,258 | 3,12 | 40 | 7,5 |
| 6 | 6,62 | 6.06 | 0,28 | 3,75 | 40 | 11,7 |
| số 8 | 8,62 | 7.98 | 0,322 | 5 | 40 | 23.3 |
| 10 | 10,75 | 10.02 | 0,365 | 6,25 | 40 | 40,9 |
| 12 | 12,75 | 12 | 0,375 | 7,5 | * | 61.4 |
| 14 | 14 | 13,25 | 0,375 | 8,75 | 30 | 78,1 |
| 16 | 16 | 15,25 | 0,375 | 10 | 30 | 101 |
| 18 | 18 | 17,25 | 0,375 | 11,25 | * | 128 |
| 20 | 20 | 19,25 | 0,375 | 12,5 | 20 | 159 |
| 24 | 24 | 23,25 | 0,375 | 15 | 20 | 231 |
| 30 | 30 | 29,25 | 0,375 | 18,5 | * | 358 |
| 36 | 36 | 35,25 | 0,375 | 22,25 | * | 518 |
| 42 | 42 | 41,25 | 0,375 | 26 | * | 707 |
| 48 | 48 | 47,25 | 0,375 | 29,88 | * | 1.000 |
Thêm phần mạnh mẽ
| Trên danh nghĩa Kích thước đường ống |
Ở ngoài Đường kính |
Phía trong Đường kính |
Tường Độ dày |
Trung tâm Kết thúc |
Ống Lên lịch |
Cân nặng Bảng |
| 1/2 | 0,84 | 0,546 | 0,147 | 0,62 | 80 | 0,15 |
| 3/4 | 1,05 | 0,742 | 0,154 | 0,75 | 80 | 0,16 |
| 1 | 1,32 | 0,957 | 0,179 | 0,88 | 80 | 0,28 |
| 1 1/4 | 1,66 | 1,28 | 0,191 | 1 | 80 | 0,45 |
| 1 1/2 | 1,9 | 1,5 | 0,2 | 1.12 | 80 | 0,61 |
| 2 | 2,38 | 1,94 | 0,218 | 1,38 | 80 | 1,2 |
| 2 1/2 | 2,88 | 2,32 | 0,276 | 1,75 | 80 | 2 |
| 3 | 3.5 | 2,9 | 0,3 | 2 | 80 | 3,3 |
| 3 1/2 | 4 | 3,36 | 0,318 | 2,25 | 80 | 4,5 |
| 4 | 4,5 | 3,83 | 0,337 | 2,5 | 80 | 6.2 |
| 5 | 5,56 | 4,81 | 0,375 | 3,12 | 80 | 10,5 |
| 6 | 6,62 | 5,76 | 0,432 | 3,75 | 80 | 17 |
| số 8 | 8,62 | 7.63 | 0,5 | 5 | 80 | 34.3 |
| 10 | 10,75 | 9,75 | 0,5 | 6,25 | 60 | 53,5 |
| 12 | 12,75 | 11,75 | 0,5 | 7,5 | * | 77,6 |
| 14 | 14 | 13 | 0,5 | 8,75 | * | 100 |
| 16 | 16 | 15 | 0,5 | 10 | 40 | 134 |
| 18 | 18 | 17 | 0,5 | 11,25 | * | 170 |
| 20 | 20 | 19 | 0,5 | 12,5 | 30 | 209 |
| 24 | 24 | 23 | 0,5 | 15 | * | 302 |
| 30 | 30 | 29 | 0,5 | 18,5 | 20 | 475,1 |
| 36 | 36 | 35 | 0,5 | 22,25 | 20 | 686,1 |
| 42 | 42 | 41 | 0,5 | 26 | * | 936,1 |
| 48 | 48 | 47 | 0,5 | 29,88 | * | 1250 |
Phạm vi sản phẩm:
Kích thước: 1/8 "NB ĐẾN 100" NB
Lịch trình: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Kiểu: Liền mạch / ERW / Hàn / Chế tạo / Rèn
Hình thức: Hộp giảm tốc lệch tâm, Hộp giảm tốc đồng tâm
Nguyên vật liệu
Hộp giảm tốc bằng thép không gỉ - Hộp giảm tốc SS
ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Bộ giảm tốc bằng thép cacbon - Bộ giảm tốc CS
ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Bộ giảm tốc bằng thép cacbon nhiệt độ thấp - Bộ giảm LTCS
ASTM A420 WPL3 / A420WPL6
Hộp giảm tốc thép hợp kim - Hộp giảm tốc AS
ASTM / ASME A / SA 234 Gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Hộp giảm tốc thép kép
ASTM A 815 UNS NO S 31803, S 32205.
Hộp giảm tốc hợp kim niken
Tiêu chuẩn
- ASTM / ASME SB 336.
- UNS 10276 (Hộp giảm tốc HASTELLOY C 276)
- UNS 2200 (Hộp giảm tốc NICKEL 200),
- UNS 2201 (Hộp giảm tốc NICKEL 201),
- UNS 4400 (Bộ giảm tốc MONEL 400),
- UNS 8020 (Hộp giảm tốc ALLOY 20),
- UNS 8825 (Hộp giảm tốc INCONEL 825),
- UNS 6600 (Hộp giảm tốc INCONEL 600),
- UNS 6601 (Hộp giảm tốc INCONEL 601),
- UNS 6625 (Hộp giảm tốc INCONEL 625),
Dịch vụ Giá trị Gia tăng
- Mạ kẽm nhúng nóng
- Lớp phủ Epoxy
Chứng chỉ kiểm tra
Chứng chỉ kiểm tra nhà máy theo EN 10204 / 3.1B
